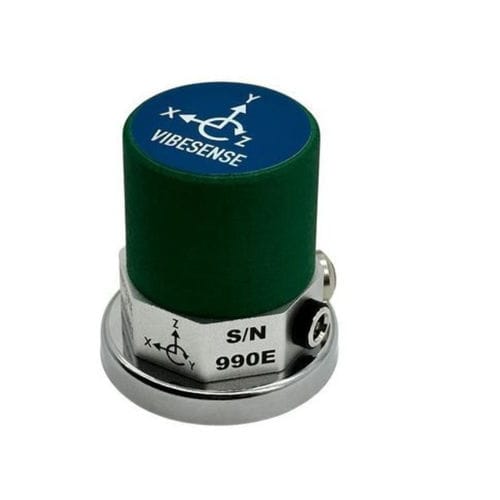

Dreiachsiger Beschleunigungsmesser VibeSense Tri-Axial

MEMSmit integrierter Elektronikdrahtlos

Übersicht
Der VibeSense Tri-axial ist ein kabelloser, wiederaufladbarer dreiachsiger Beschleunigungssensor zur Zustandsüberwachung von rotierenden und industriellen Maschinen. Er kombiniert einen MEMS-Dreiachsbeschleuniger mit einem Onboard-Prozessor für FFT, RMS-Berechnung und Spitzenwert­erkennung. Bluetooth Low Energy ermöglicht mobile Konnektivität und kabel­freie Datenerfassung. Das Gerät unterstützt die Aufzeichnung von Rohsignalen mit konfigurierbarer Abtastrate und Blockgröße für Vor-Ort-Diagnosen und Predictive Maintenance.

Wichtige Spezifikationen

• Beschleuniger-Typ: MEMS, dreiaxial
• Messbereich: ±40 g
• Frequenzbereich (±3 dB): 1–1000 Hz
• Resonanzfrequenz: 5500 Hz
• ADC: 16 Bit; Abtastrate: 500–4000 Hz
• Datenblockgröße: 256–4096 Samples
• Drahtlos: Bluetooth Low Energy; Übertragungsreichweite: bis zu 30 m (98 ft)
• Schutzart: IP66; Betriebstemperatur: -20 bis 60 °C (-4 bis 140 °F)
• Batterie: wiederaufladbare Li‑Po, ~80 Stunden; Ladezeit: 3–4 Stunden
• Gewicht: 72 g (0,16 lb); Montage: Schraube 1/4-28

Software (VibraTestPro) - Hauptfunktionen

• iPhone/iPad‑App, die das Mobilgerät in einen tragbaren Schwingungsanalysator verwandelt
• Echtzeit-Anzeige von Wellenform und FFT-Spektrum
• ISO‑10816 Schwingungs-Schweregradmesser und interaktive Tabelle
• Schweregradtests nach ISO 10816-3 oder mit benutzerdefinierten Schwellwerten
• RMS-Daten, Gesamt‑RMS, dominierende Frequenzen und Top‑5‑Peaks
• Automatische Peak-Erkennung und manueller Peak‑Cursor; harmonische und Sideband‑Cursor
• 2‑Kanal‑Anzeige gleichzeitig; Geschwindigkeit und Beschleunigung; metrische und imperiale Einheiten
• Rohsignalerfassung mit konfigurierbarer Abtastrate und Länge; Export in CSV/WAV
• Plant–Machine–Test Point Struktur; Speichern von Maschinenbildern und Testnotizen
• Unterstützt Motionics VibeSense Sensoren zur Zustandsüberwachung rotierender Maschinen

Lieferumfang

• 1x VibeSense Tri-axial Vibration Analyzer
• 1x 1/4-28 Befestigungsschraube für Beschleuniger
• 1x Schutz‑Tragekoffer
• 1x VibraTestPro App für iOS & iPad
• Zweipolige Magnetbasis 85 lb (optional)
• Runde Magnetbasis (optional)

Technische Daten

• Dreiachsiger MEMS‑Beschleuniger
• Messbereich ±40 g
• Frequenzgang 1–1000 Hz (±3 dB)
• 16‑Bit ADC; Abtastrate 500–4000 Hz
• Datenblockgröße 256–4096 Samples
• Onboard‑Verarbeitung: FFT, RMS, Peak‑Erkennung
• Konnektivität: Bluetooth Low Energy
• Batterie: wiederaufladbare Li‑Po, ~80 Stunden; Ladezeit 3–4 h
• Schutzart: IP66
• Betriebstemperatur: -20 bis 60 °C (-4 bis 140 °F)
• Gewicht: 72 g (0,16 lb); Montage‑Schraube: 1/4-28
