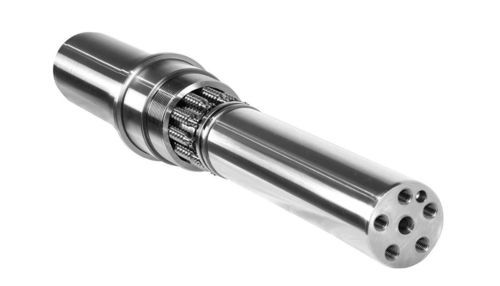

Planetenrollengewindetrieb

mit hoher RotationsgeschwindigkeitInvers

Übersicht
HOHE DREHZAHLFÄHIGKEIT FÜR EINE VIELZAHL VON MÄRKTEN Ein invertierter Rollengewindetrieb arbeitet nach dem gleichen Prinzip wie ein Planetenrollengewindetrieb. Um die Gesamtabmessungen des Antriebs zu reduzieren, kann entweder die Mutter oder die Spindel direkt als Schubrohr verwendet werden. Ein invertierter Rollengewindetrieb hat ein ähnliches Hochgeschwindigkeitsvermögen wie ein Planetenrollengewindetrieb, aber die Last wirkt direkt auf das Schubrohr.

Vorteile und Merkmale

• ISO3408 Klassen 3-5
• Durchmesser bis zu 48 mm (1,89 Zoll)
• Dank der Kompaktheit und der einfachen Integration des Rotors wird die Anzahl der Teile in Ihrem System reduziert

Hinweise für Maschinenbauer

• Nur Schrauben bis zu 48 mm (1,89 Zoll) sind für invertierte Rollengewindetriebe erhältlich
• Für diese Größen kann der Maschinenbauer die gleichen Tragfähigkeiten und Mutterabmessungen berücksichtigen, die im Katalog angegeben sind
• Auf Wunsch kann die Mutterabmessung angepasst werden

Oberflächenbehandlung und Veredelung

• Korrosionsschutz
• Erhöhte Widerstandsfähigkeit (Anwendung in der Luftfahrt und im Motorsport)
• Reibungsminderung zur Reduzierung von Verschleiß und Erhöhung der Lebensdauer

Charakteristiken / Spezifikationen techn. (Zusammenfassung)

• Arbeitsprinzip: Wie Planetenrollengewindetrieb, adaptierbar als invertierte Ausführung
• Lastübertragung: Last wirkt direkt auf das Schubrohr
• Hochgeschwindigkeitsfähigkeit: Ähnlich wie Planetenrollengewindetriebe
• ISO-Klassen: ISO3408 Klassen 3–5
• Max. Schraubendurchmesser: Bis zu 48 mm (1,89 Zoll)
• Verfügbarkeit: Nur Schrauben bis ≤ 48 mm für invertierte Ausführung
• Tragfähigkeit / Mutterabmessungen: Entsprechend Katalog; Mutterabmessungen auf Wunsch anpassbar
• Optional: Spezielle Oberflächenbehandlungen für Korrosionsschutz, erhöhte Widerstandsfähigkeit und Reibungsminderung
