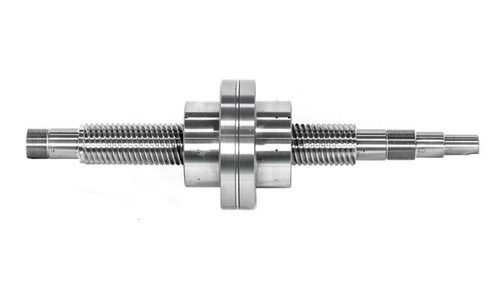

Planetenrollengewindetrieb

für Schwerlasten

Übersicht
Hohe Präzision für vielfältige Anwendungen
Moog verfügt über mehr als 30 Jahre Erfahrung in der Konstruktion und Fertigung kundenspezifischer, hochpräziser Planetenrollengewindetriebe für eine Vielzahl von Märkten und anspruchsvolle Bewegungssteuerungsanwendungen.

Vorteile und Merkmale

• ISO3408 Klassen 1-3
• Durchmesser von 15 mm [0,6 in] bis 100 mm [3,93 in]
• Teilung von 2 mm [0,08 in] bis 42 mm [1,65 in]
• Länge bis zu 4000 mm [157,5 in]
• Belastbarkeit:
  • Dynamische Belastung bis zu 1250 kN
  • Statische Belastung bis zu 3500 kN
• Beschleunigung bis zu 40 m/s²
• Anzahl der im Eingriff befindlichen Gewindegänge: 5–6

Was ist ein Planetenrollengewindetrieb?
Ein Planetenrollengewindetrieb ist ein Rollsystem, das aus einer Gewindespindel und einer innenverzahnten Mutter besteht, die mehrere Gewinderollen mit Zahnkränzen an den Enden enthält. Die Rollen greifen in Spindel und Mutter ein und werden in ihrer Umlaufbewegung von zwei Steuerzahnkränzen geführt, die an den Enden der Mutter angebracht sind. Der Planetenrollengewindetrieb ist, ähnlich dem Kugelgewindetrieb, eine Rollenelement-Vorrichtung, die jedoch nicht durch das für Kugelgewindetriebe typische Vorhandensein von Kugeln eingeschränkt wird.

Oberflächenbehandlung und Veredelung
Für alle Produkte sind spezielle Oberflächenbehandlungen und Veredelungen verfügbar, um zu bieten:

• Korrosionsschutz
• Erhöhte Widerstandsfähigkeit (geeignet für Luftfahrt- und Motorsportanwendungen)
• Reduzierung der Reibung zur Verringerung von Verschleiß und Erhöhung der Lebensdauer

Schnelllieferinitiative
Moog bietet eine Schnelllieferinitiative für kundenspezifische Planetenrollengewindetriebe und hält die in der Industrie am häufigsten eingesetzten Größen (Durchmesser 15 mm bis 39 mm) vorrätig. Lieferfertig ab Werk in nur 6 Wochen.

Weitere Vorteile

• Individuell anpassbar (auch für kleine Losgrößen), um spezifische Leistungsanforderungen zu erfüllen
• Maximale Flexibilität in Design und Leistung
• Extrem geräuscharmer und vibrationsarmer Betrieb dank ausgezeichneter Laufeigenschaften
• Hohe Beschleunigungsfähigkeit für schnelle, leistungsstarke Maschinen
• Kann mit dem ergänzenden elektromechanischen Angebot von Moog integriert werden, einschließlich Servoantrieben, Servomotoren und Reglern
• Know-how und enge Zusammenarbeit mit Kunden zur Umsetzung anspruchsvoller Lösungen

Charakteristiken / Technische Spezifikationen

• Norm: ISO3408 Klassen 1-3
• Durchmesserbereich: 15 mm bis 100 mm (häufige Schnellliefergrößen: 15 mm bis 39 mm)
• Teilung: 2 mm bis 42 mm
• Maximale Länge: bis zu 4000 mm
• Dynamische Tragfähigkeit: bis zu 1250 kN
• Statische Tragfähigkeit: bis zu 3500 kN
• Maximale Beschleunigung: 40 m/s²
• Anzahl der tragenden Gewindegänge: 5–6
• Optionale Oberflächenbehandlungen: Korrosionsschutz, erhöhte Widerstandsfähigkeit, Reibungsminderung
• Individuelle Anpassungsoptionen für Design und Leistung
