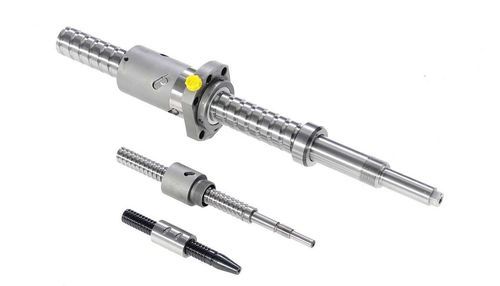

Metall-Kugelgewindetrieb

PräzisionHochleistungfür hohe Belastungen

Übersicht
Flexibles Design für Maschinenhersteller in verschiedenen Branchen. Moog Kugelgewindetriebe sind für unterschiedliche Anwendungsanforderungen ausgelegt und bieten konfigurierbare Durchmesser, Steigungen und Längen.

Vorteile und Merkmale

• ISO 3408 Klassen: 1, 3, 5, 7
• Durchmesserbereich: 12 mm (0,47") bis 100 mm (3,93")
• Teilung (Steigung): 1,5 mm (0,06") bis 80 mm (3,14")
• Maximale Länge: bis zu 6200 mm (244")
• Belastbarkeit:
  • Dynamische Belastung: bis zu 1450 kN
  • Statische Belastung: bis zu 3300 kN
• Beschleunigung: 10–30 m/s²
• Ausführungen: Einzel- oder Mehrfachstart

Was ist ein Kugelgewindetrieb?
Ein Kugelgewindetrieb ist ein System mit Wälzelementen, bestehend aus einer Gewindespindel und einer innenverzahnten Mutter, die umlaufende Kugeln enthält. Die Rückführung der Kugeln erfolgt über ein oder mehrere Rückführungs­elemente, wodurch eine reibungsarme Linearbewegung möglich wird. Funktional ähnelt es einem Lager, bei dem die Kugeln in einem oder mehreren Gewinden laufen.

Technische Daten

• ISO-Klassen: 1, 3, 5, 7
• Durchmesser: 12 mm bis 100 mm (0,47" bis 3,93")
• Teilung (Steigung): 1,5 mm bis 80 mm (0,06" bis 3,14")
• Maximale Länge: bis zu 6200 mm (244")
• Dynamische Belastbarkeit: bis zu 1450 kN
• Statische Belastbarkeit: bis zu 3300 kN
• Beschleunigung: 10–30 m/s²
• Verfügbare Ausführungen: Einzelstart und Mehrfachstart
