Schleifzentrum für Schneidinstrumente QD580

Werkzeugfür HartmetallCNC

Produktübersicht

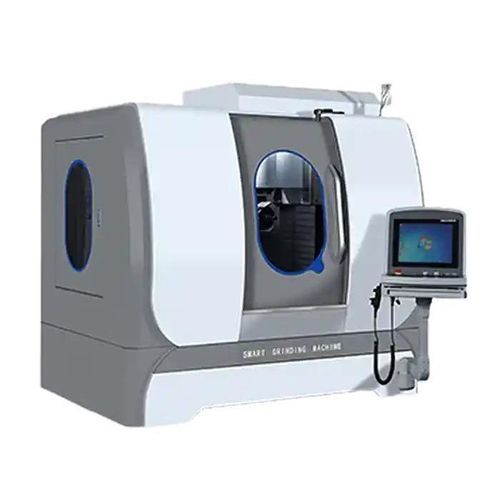

Die QD580 von MINNUO ist eine 5-Achsen CNC-Werkzeugschleifmaschine, entwickelt für die Fertigung und das Nachschleifen komplexer Schneidwerkzeuge. Sie kombiniert einen starren Maschinenrahmen, hochdrehende Schleifspindeln und eine integrierte CNC-Steuerung mit Werkzeugdatenbank, um simultane Mehrachsen-Formgebung und Profilierung für Hartmetall- und HSS-Werkzeuge in Luftfahrt, Automotive, Formenbau und Präzisionsbearbeitung zu ermöglichen.

Hauptmerkmale

• 5-Achsen simultane CNC-Steuerung für genaue Geometrieschleifung.
• Unterstützt Fertigung und Nachschleifen von Hartmetall- und HSS-Werkzeugen.
• Stabiler Maschinenunterbau zur Minimierung von Vibrationen und Sicherstellung der Maßhaltigkeit.
• Integriertes CNC mit Werkzeugdatenbank und parametrischer Programmierung für reproduzierbare Rüstvorgänge.
• Geeignet für Stufenschneider, Kugelkopffräser, Profilfräser und Bohrer.
• Kompatibel mit Automatisierung und robotergestütztem Be- und Entladen.

Empfohlene Konfigurationen

• Spindelsystem: Hochpräzise Schleifspindeln (riemengetrieben, elektrisch oder hydrostatisch), Spindelkühlung (Öl- oder Luftkühlung) und optional automatische Spindelauswuchtung.
• Werkstückspannsystem: Präzisionsspannvorrichtungen, universelle V-Block-Spannbacken, kundenspezifische Vorrichtungen und Werkstückrotationssysteme.
• Schleifscheibensystem: Automatisches Dressiersystem (Diamantdressierwerkzeug oder Single-Point-Dresser) und dynamische Auswuchtung der Schleifscheiben.
• Vorschub- und Bewegungssystem: Automatische Vorschubregelung mit einstellbaren Geschwindigkeiten für verschiedene Schleifvorgänge.
• Kühl- und Filtersystem: Kühlmittelkreislauf mit einstellbarer Düseninjektion und hocheffizienter Filtration (Bandfilter oder Magnetabscheider).
• Steuerungs- und Automatisierungssystem: CNC- oder SPS-Steuerung mit HMI-Touchscreen, optionale Werkzeugvermessungssonde und automatische Be-/Entladesysteme.
• Zubehör und optionale Geräte: Dressierhalter, Werkstücklagerungen, Beleuchtung und Luftblas-Reinigungssystem, Späne- und Staubabsaugung.

Anwendungsfall

• Kunde: Schneidwerkzeughersteller — Ostchina.
• Werkstück: Ø20 mm Vollhartmetall-Fasenfräser mit Stufen.
• Konfiguration: QD580 mit 5-Achsen-Controller, In-Machine-Messsonde und Nebelabscheider.
• Ergebnisse: Profilgenauigkeit ≤ 0,006 mm; Zykluszeit um 22 % reduziert gegenüber vorheriger 4-Achsen-Lösung; nachgeschliffene Werkzeuge erreichten bis zu 90 % der Neuwert-Leistung.
• Kundenrückmeldung: „Mit der QD580 erzielen wir schnellere Durchlaufzeiten und engere Toleranzkontrolle; sie ist zentral in unserer Hochleistungs-Regrind-Linie für HSS- und Hartmetallwerkzeuge.“

Technische Daten

• Modell: QD580 Series
• Marke: MINNUO
• Max. Werkstückdurchmesser: 32 mm
• Max. Werkstücklänge: 260 mm
• Max. Nutentiefe Werkstück: 20 mm
• Max. Werkstückgewicht: 20 kg
• Achsen: 5-Achsen simultane CNC-Steuerung
• Geeignete Materialien: Hartmetall und Schnellarbeitsstahl (HSS)
• Typische Anwendungen: Fertigung und Nachschleifen komplexer Werkzeuge (Stufenwerkzeuge, Kugelkopf‑Fräser, Profilfräser, Bohrer)
• Maschinenunterbau: Starrer mechanischer Rahmen zur Vibrationsreduzierung und für ultra-stabile Operation
• Steuerung: Integriertes CNC-System mit Werkzeugdatenbank und parametrischer Programmierung
