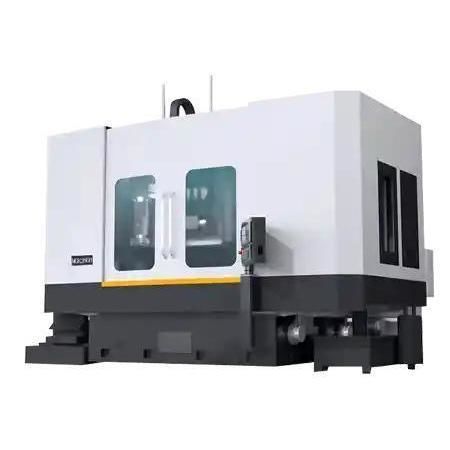

Außenrundschleifmaschine MGK2860

InnenrundFlachvertikal

Produktübersicht
Die MGK28 Serie ist eine kompakte, leistungsstarke vertikale CNC-Schleifmaschine, ausgelegt für präzises Innen-, Außen- und Planschleifen in einer Aufspannung. Mit starrer Konstruktion, keramischen Schleifscheiben (CBN oder Diamant) und intelligenter Automatisierung bietet sie hohe Genauigkeit, Oberfläche und Produktionseffizienz.

Hauptmerkmale

• Starre integrierte Struktur: Maschinenbett aus HT300-Gusseisen mit fünfrippiger Innenverstärkung und Spannungsabbaubehandlung; Biegefestigkeit bis zu 4800 N/mm² für überlegene Steifigkeit und Schwingungsdämpfung.
• Hochpräzises Schleifscheibensystem: Keramische Schleifscheibe gebunden mit CBN- oder Diamant-Abrasiven; Wabenzellporen-Design zur verbesserten Spanabfuhr und Reduktion der Schleifwärme um 35 %; optimiertes dynamisches Auswuchten hält Vibrationen ≤0,5 μm.
• Präzises Kühlsystem: Fünfstufiges druckgeregeltes Kühlsystem mit ±2 % Durchflussstabilität; 360° einstellbare Düsen erhöhen die Kühlabdeckung um 55 %; integrierter zentrifugaler Ölnebelabscheider für sauberere Arbeitsumgebung und erhöhte Sicherheit.

Empfohlene Konfigurationen

• Spindelsystem: Hochpräzise Spindeln, Spindelmotoren und Kühlsysteme; Spindeleinstellsystem (verstellbarer Schleifkopf).
• Vorschub- und Tischsystem: Hochpräzise Servomotoren, Kugelgewindetriebe, Linearführungen, elektrische Tischhub- und Vorschubsteuerung; Magnettische Tische oder mechanische Spannsysteme je nach Werkstückanforderungen.
• Kühl- und Spanabfuhrsystem: Kühlschmiermittel-Umlauf- und Einspritzsystem, hocheffiziente Filtersysteme, automatische Spanförderer und Auffangbehälter.
• Elektrik- und Automatisierungssystem: CNC-Steuerungen und SPS, HMI, automatische Dressursteuerung, automatische Be- und Entladesysteme sowie Werkstückspannvorrichtungen.
• Schleifscheiben- und Schleifkopfsystem: Elektrische Schleifscheiben-Verstellvorrichtungen und Dressiergeräte, verstellbare Schleifköpfe (horizontal oder vertikal), Schleifscheiben-Auswuchtsysteme.
• Präzisionspositionierung und Schwingungsunterdrückung: Laser/optische Messsysteme und Wegsensoren, dynamische Schwingungsunterdrückungs- und Dämpfungseinrichtungen.
• Sicherheit und Schmierung: Schutzabdeckungen, Sicherheitstüren, Not-Aus-Taster, automatische Schmier- und Filtersysteme.
• Schnittwerkzeuge und Zubehör: Dressierwerkzeuge für Schleifscheiben und Werkstückvorrichtungen.

Anwendungsfall

• Kunde: Hersteller präziser Autoteile (Südkorea)
• Einsatz: Plan- und Innenbearbeitung von Bremsscheiben für Elektrofahrzeuge
• Konfiguration: MGK28 mit Inline-Messung, magnetischer Kühlschmiermittel-Filtration und Spindelkühler
• Ergebnisse: Maßhaltigkeit gehalten bei ±0,003 mm; Oberflächenrauheit verbessert auf Ra ≤0,45 μm; Taktzeit um 22 % reduziert durch automatisierte Korrektur und Temperaturregelung
• Kundenrückmeldung: "Die MGK28 vereint Präzision und Einfachheit. Ihre vertikale Anordnung und die Inline-Messung ermöglichen es uns, äußerst enge Toleranzen mit minimalem Bedienereingriff einzuhalten."

Technische Daten

• Model (gewerbliche Bezeichnung): MGK2860 (MGK28 Series)
• Max. Drehbereich des Werkstücks: φ750 mm
• Max. Werkstückhöhe: 400 mm
• Tischdurchmesser (Beispielwerte Modell): φ600 mm
• Tischbelastung: 600 kg
• Serienwerte (MGK28 Series): Max Tisch Ø1250 mm · Max Werkstück Ø1350 mm · Max Schleifhöhe 500 mm
• Material des Maschinenbetts: HT300-Gusseisen mit fünfrippiger Verstärkung
• Biegefestigkeit: bis zu 4800 N/mm²
• Schleifscheibentypen: Keramische Scheibe gebunden mit CBN- oder Diamant-Abrasiven; Wabenzellporen-Design
• Dynamische Vibration (Auswuchten der Schleifscheibe): ≤0,5 μm
• Kühlsystem: fünfstufiges druckgeregeltes Kühlsystem mit ±2 % Durchflussstabilität; 360° einstellbare Düsen; zentrifugaler Ölnebelabscheider
• Typische Prozessverbesserungen: Toleranz ±0,003 mm; Oberflächenrauheit Ra ≤0,45 μm; Reduzierung der Taktzeit ≈22 % mit Automatisierung und Temperaturregelung
