Foliendickenmessgerät thicknessGAUGE O.IMSfür dünne Materialienstationärkontaktlos
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- für dünne Materialien, Folien
- Typ
- stationär
- Technologie
- kontaktlos, optisch
- Kalibrierung
- mit automatischer Kalibrierung
- Weitere Eigenschaften
- Präzision, kompakt, Hochauflösung, berührungslos, Inline, intelligent, zur Prozessüberwachung, mit Rolle
- Messgenauigkeit
Max: 0,2 µm
Min: 0,2 µm
- Messbreite
Max: 1.250 mm
(49,2 in)Min: 0 mm
(0 in)
Beschreibung
Produktbeschreibung

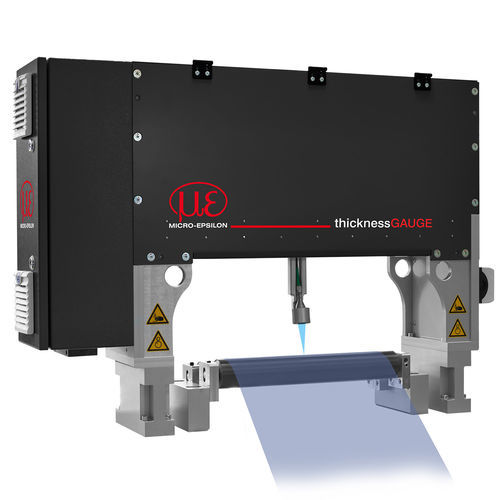

Das thicknessGAUGE O.IMS ist ein kompaktes Sensorsystem zur Inline‑Dickenmessung von Beschichtungen auf Separatorfolien und Batterieüberzügen. Das System ist als kompakter O‑Rahmen aufgebaut und verwendet ein Weißlichtinterferometer, das durch die Folie misst, wodurch eine einseitige, berührungslose Dickenmessung möglich ist. Zwei Transportwalzen stabilisieren das Band für zuverlässige Messungen.
Funktionsweise & Einsatz
Das System kann als traversierende Messung (Scan) oder als Festspur‑Messung (z. B. Mittellinien‑ oder Randmessung) betrieben werden. Es eignet sich für intermittierende Folien und längs beschichtete Folien und kann an festen Positionen messen oder longitudinale Dickenprofile liefern.
Software & Integration
Die kompakte Einheit enthält eine integrierte Lineareinheit mit Motorsteuerung, eine kompakte Busklemmenbox, ein automatisches Kalibriergerät und einen Multitouch‑PC mit vorinstallierter Software. Die mitgelieferte Software übernimmt Datenerfassung, Signalverarbeitung und Automatisierung. Unterstützte Messmodi sind Festspurmessung, Profilmessung, mehrere longitudinale Trendmessungen, SPC‑Pakete und automatisierte Überwachung der Messsystemfähigkeit.
Anwendungen
Charakteristiken / technische Spezifikationen
Das thicknessGAUGE O.IMS ist ein kompaktes Sensorsystem zur Inline‑Dickenmessung von Beschichtungen auf Separatorfolien und Batterieüberzügen. Das System ist als kompakter O‑Rahmen aufgebaut und verwendet ein Weißlichtinterferometer, das durch die Folie misst, wodurch eine einseitige, berührungslose Dickenmessung möglich ist. Zwei Transportwalzen stabilisieren das Band für zuverlässige Messungen.
Funktionsweise & Einsatz
Das System kann als traversierende Messung (Scan) oder als Festspur‑Messung (z. B. Mittellinien‑ oder Randmessung) betrieben werden. Es eignet sich für intermittierende Folien und längs beschichtete Folien und kann an festen Positionen messen oder longitudinale Dickenprofile liefern.
Software & Integration
Die kompakte Einheit enthält eine integrierte Lineareinheit mit Motorsteuerung, eine kompakte Busklemmenbox, ein automatisches Kalibriergerät und einen Multitouch‑PC mit vorinstallierter Software. Die mitgelieferte Software übernimmt Datenerfassung, Signalverarbeitung und Automatisierung. Unterstützte Messmodi sind Festspurmessung, Profilmessung, mehrere longitudinale Trendmessungen, SPC‑Pakete und automatisierte Überwachung der Messsystemfähigkeit.
Anwendungen
- Hochauflösende Dickenmessung auf beschichteten und unbeschichteten Batteriefolien und Separatorfolien
- Festspurmessung (z. B. Mittellinie) und traversierende Messung für Dickenprofile
- Geeignet für intermittierende Folien und longitudinal beschichtete Folien zur Inline‑Qualitätskontrolle
Charakteristiken / technische Spezifikationen
- Modell: thicknessGAUGE O.IMS
- Sensorik: Weißlicht‑Interferometer (einseitig, berührungslos)
- Kompakte Komplettlösung zur Inline‑Dickenmessung
- Geeignet für beschichtete und unbeschichtete Batteriefolien und Separatorfolien
- Materialbreite: bis 1.250 mm
- Systemgenauigkeit: ±0,2 µm
- Messmodi: traversierende Messung oder Festspurmessung
- Bandberuhigung: zwei Transportwalzen
- Vollautomatische Kalibrierung
- Software im Lieferumfang für Datenerfassung, Signalverarbeitung und Automatisierung
