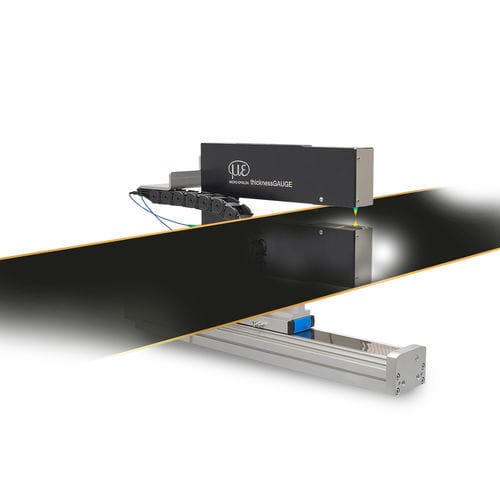

Foliendickenmessgerät thicknessGAUGE C.C

Schichtfür dünne Materialienstationär

Überblick
Zur Inline-Dickenmessung von Bandmaterialien werden thicknessGAUGE Sensorsysteme eingesetzt. Es sind mehrere Modelle mit unterschiedlichen Sensortypen, Messbereichen und Messbreiten verfügbar, um die Dicke von Folien mit verschiedenen Oberflächeneigenschaften zu erfassen. Das System verwendet zwei Abstandssensoren, die die Banddicke mit hoher Genauigkeit erfassen. Diese Sensoren sind präzise ausgerichtet und werkseitig kalibriert. Mittels einer Linearachse können thicknessGAUGE Sensorsysteme verfahren werden, um die Dicke über die gesamte Bandbreite zu messen. Die äußerst kompakte Bauform ermöglicht die Integration in beengte Einbauräume.

Nutzung und Varianten
thicknessGAUGE kann für Messungen auf fester Spur eingesetzt werden, z. B. für die Messung der Mittellinie (Mitteldicke) oder der Kanten. Alternativ kann das Sensorsystem auch für traversierende Dickenmessungen verwendet werden. Durch seine Vielseitigkeit eignet sich thicknessGAUGE sowohl für intermittierende Folien als auch für längs beschichtete Folien.

Software und Steuerung
Diese kompakten Systeme sind mit einer integrierten Lineareinheit ausgestattet, die Motorsteuerung, ein kompaktes Busklemmengehäuse, eine automatische Kalibriereinheit sowie einen Multi-Touch-PC mit vorinstallierter Software umfasst. Die Software unterstützt verschiedene Messmodi wie Dickenmessung auf fester Spur an beliebigen Positionen, Dickenprofilmessung, Messung mehrerer longitudinaler Profile, MSP/SPC-Paket sowie die automatisierte Überwachung der Messsystemfähigkeit.

Anwendungen

• Inline-Dickenmessung von Elektrodenfolien (beschichtet und unbeschichtet)
• Messung von transparenten und semitransparenten Beschichtungen
• Messung auf fester Spur (Mittellinie, Kanten) und traversierende Messung (quer über die Breite)

Charakteristiken / technische Spezifikationen

• Verwendete Sensorik: konfokal-chromatische Sensoren / Laser-Profilscanner / Laser-Abstandssensoren mit kleiner Laserlinie
• Geeignet für hochauflösende Dickenmessungen auf beschichteten und unbeschichteten Batteriefolien
• Auch geeignet für transparente und semitransparente Beschichtungen
• Messbereich (Dicke): 2 mm
• Genauigkeit: ab ±0,4 µm
• Messrate: bis zu 5 kHz
• Vollautomatische Kalibrierung
• Kompaktes Design, Linearachse für Traversierung
• Integrierte Lineareinheit mit Motorsteuerung, Busklemmengehäuse, automatischer Kalibriereinheit und Multi-Touch-PC
• Softwaremodi: Dickenmessung auf fester Spur, Dickenprofilmessung, mehrere longitudinale Profile, MSP/SPC-Paket, automatisierte Fähigkeitsüberwachung
