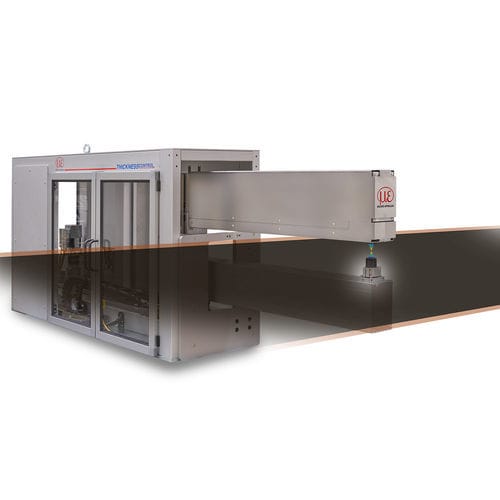

Foliendickenmessgerät thicknessCONTROL BTG 8702 C.C

TrockenfilmSchichtstationär

Produktbeschreibung

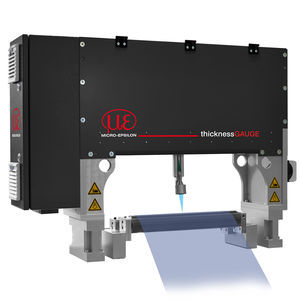

Micro-Epsilon bietet eine Reihe von Dickenmesssystemen für Beschichtungslinien, ausgelegt für unterschiedliche Anforderungen und Anwendungsfelder. Die thicknessCONTROL C‑Rahmen sind für raue Umgebungen wie die Trockenbeschichtung konzipiert. Der robuste Rahmen und die integrierte Temperaturkompensation gewährleisten eine hohe Messgenauigkeit auch bei erhöhten Umgebungstemperaturen. Systeme sind applikationsspezifisch für verschiedene Folienbreiten und bis zu 8 Messspuren verfügbar.

Besonderheiten

• Hochpräzises Dickenmesssystem für beschichtete Anoden- und Kathodenfolien
• Eingesetzte Sensorik: konfokal-chromatische Sensoren
• Ideal für Dickenmessung und Regelung in der Trockenbeschichtung
• Robustes Design mit integrierter Temperaturkompensation
• Messbereich ab 10 µm
• Systemgenauigkeit ab ±0,3 µm
• Umfassendes Softwarepaket für Datenerfassung, Signalverarbeitung und Automatisierung
• Konfigurierbar für 1 | 2 | 3 | 4 | 6 | 8 Spuren

Anwendungen / Betriebsarten
Geeignet für Messungen auf festen Spuren (z. B. Mittellinien- oder Randdicke) sowie für traversierende Dickenmessungen von beschichteten Batteriefolien. Systeme können mit mehreren Sensoren ausgerüstet werden, um bis zu 8 Spuren synchron zu messen und somit Inline-Prozessregelung und SPC‑Überwachung zu ermöglichen.

Software und Systemkomponenten
Die thicknessCONTROL Systeme enthalten eine integrierte Lineareinheit mit Motorsteuerung, ein kompaktes Busanschlussgehäuse, eine automatische Kalibriereinheit und einen Multi‑Touch‑PC mit vorinstallierter Software. Unterstützte Messmodi sind u. a. Festspurmessung an beliebiger Position, Profildickenmessung, Messung mehrerer longitudinaler Trends, ein SPC‑Paket und die automatisierte Verifizierung der Messsystemfähigkeit.

Beispielsystem (BTG8702 2C.4K)
Das thicknessCONTROL BTG8702 2C.4K besteht aus zwei robusten Messrahmen, die jeweils konfokale Sensoren enthalten. Das System überwacht bis zu 8 Spuren beschichteter Folie mit einer Gesamtbreite von bis zu 1,6 m. Das robuste Design gewährleistet hochpräzise Langzeitmessungen in Trockenbeschichtungsprozessen. Für die vollautomatische Kalibrierung fahren die Messrahmen in ihre Parkposition zurück.

Technische Daten

• Sensorprinzip: konfokal-chromatische Sensoren
• Messbereich (Dicke): ab 10 µm
• Systemgenauigkeit: ab ±0,3 µm
• Anzahl konfigurierbarer Spuren: 1, 2, 3, 4, 6, 8
• Maximale überwachte Breite (Beispiel BTG8702 2C.4K): bis zu 1,6 m (8 Spuren)
• Design: robuste C‑Rahmen mit integrierter Temperaturkompensation für anspruchsvolle / trockene Beschichtungsumgebungen
• Inklusive Hardware: integrierte Lineareinheit mit Motorsteuerung, kompaktes Busanschlussgehäuse, automatische Kalibriereinheit
• Softwarefunktionen: Festspurmessung, Profildickenmessung, longitudinale Trendmessung, SPC‑Paket, automatisierte Verifizierung der Systemfähigkeit
