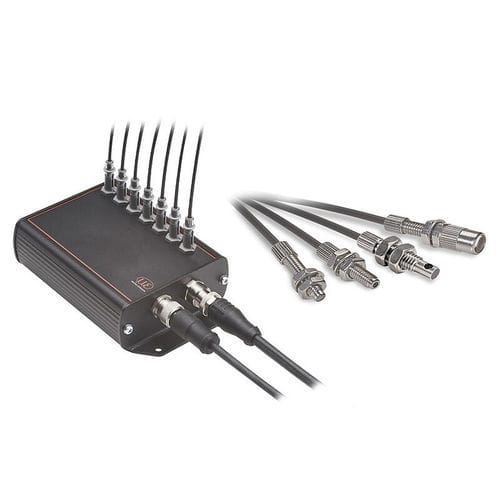

Hochgeschwindigkeits-Spektralkolorimeter colorCONTROL MFA

Hochpräzision

Übersicht
Der colorCONTROL MFA ist ein Mehrkanal-Farbmesssystem zur flexiblen Prüfung von Farbe und Intensität an LEDs, Anzeigen und farbigen Objekten. Die flexible Sensorplatzierung, hohe Reproduzierbarkeit, schnelle Messraten und großer Dynamikbereich ermöglichen zuverlässige Inline- oder stationäre Prüfungen. Je nach Modell sind bis zu 28 Messpunkte möglich.

Hauptmerkmale (allgemein)

• Mehrkanaliges Farb-Erkennungs- und Messsystem
• Flexible Positionierung austauschbarer glasfaserähnlicher Empfängersensoren (POF)
• Hohe Reproduzierbarkeit und großer Intensitätsdynamikbereich
• Unterstützung mehrerer Farbräume und zusätzliche Farbgrößen (λdom, CCT)
• Standard-Schnittstellen: USB / RS422 / RS232

Modelle und Eigenschaften
colorCONTROL MFA-7

• 7 Messkanäle
• Reproduzierbarkeit: xy < ± 0,000025
• Messrate bis zu 100 Hz
• Dynamikbereich: 1 ... 50.000 lux
• Gleichzeitige Überwachung von bis zu 7 Prüflingen
• Farbräume: XYZ, xyY, Luv, uvl, RGB
• Ausgänge: dominante Wellenlänge (λdom), Farbtemperatur (CCT)
• Wechselbare MFS-Empfangssensoren
• Schnittstellen: USB / RS422 / RS232

colorCONTROL MFA-14

• 14 Messkanäle
• Reproduzierbarkeit: xy < ± 0,000025
• Messrate bis zu 80 Hz
• Dynamikbereich: 1 ... 50.000 lux
• Gleichzeitige Überwachung von bis zu 14 Prüflingen
• Farbräume: XYZ, xyY, Luv, uvl, RGB
• Ausgänge: λdom, CCT
• Wechselbare MFS-Empfangssensoren
• Schnittstellen: USB / RS422 / RS232

colorCONTROL MFA-21

• 21 Messkanäle
• Reproduzierbarkeit: xy < ± 0,000025
• Messrate bis zu 60 Hz
• Dynamikbereich: 1 ... 50.000 lux
• Gleichzeitige Überwachung von bis zu 21 Prüflingen
• Farbräume: XYZ, xyY, Luv, uvl, RGB
• Ausgänge: λdom, CCT
• Wechselbare MFS-Empfangssensoren
• Schnittstellen: USB / RS422 / RS232

colorCONTROL MFA-28

• 28 Messkanäle
• Reproduzierbarkeit: xy < ± 0,000025
• Messrate bis zu 50 Hz
• Dynamikbereich: 1 ... 50.000 lux
• Gleichzeitige Überwachung von bis zu 28 Prüflingen
• Farbräume: XYZ, xyY, Luv, uvl, RGB
• Ausgänge: λdom, CCT
• Wechselbare MFS-Empfangssensoren
• Schnittstellen: USB / RS422 / RS232

Sensoren (Empfänger) und Anwendungshinweise
Für den Betrieb werden MFS-Empfangssensoren an den Messpunkten benötigt. MFS-Sensoren verwenden polymerbasierte Lichtleiter (POF) und sind in verschiedenen Durchmessern, Längen und Montagevarianten erhältlich, um kleine Lichtflecken (ab ≈3 mm) zu erfassen und sich an enge Einbauräume anzupassen. Wählen Sie die Variante entsprechend Messfleckgröße, Arbeitsabstand und Montageanforderungen.

Beispielhafte MFS-Sensorvarianten und Hinweise

• MFS-10: POF mit PVC-Ummantelung, geschnittenes Ende — universelle Sonde.
• MFS-I01: sehr dünn Ø ≈1,3 mm, geeignet für enge Einbauräume und SMD-LED-Prüfungen; Metallhülse für präzise Positionierung.
• MFS-22: POF mit PVC-Ummantelung — alternative Abmessungen.
• MFS-K04 / MFS-K04-3 / MFS-K04-6: Varianten mit M4-Befestigung oder unterschiedlichen Messfleckgrößen (K04-3 kleinster Fleck, K04-6 größerer Fleck).
• MFS-K05/90: 90°-Ausgang für nicht-axonale Einbaufälle.

Technische Daten

• Modellserie: colorCONTROL MFA
• Messkanäle: 7, 14, 21, 28
• Reproduzierbarkeit (xy): < ± 0,000025
• Messraten: MFA-7 bis 100 Hz; MFA-14 bis 80 Hz; MFA-21 bis 60 Hz; MFA-28 bis 50 Hz
• Dynamikbereich: 1 ... 50.000 lux
• Gleichzeitige Überwachung: bis zu 7 / 14 / 21 / 28 Prüflinge
• Farbräume: XYZ, xyY, Luv, uvl, RGB
• Ausgabewerte: dominante Wellenlänge (λdom), Farbtemperatur (CCT)
• Empfangssensoren: wechselbare MFS-Sensoren (POF-basiert)
• Typische Erkennungsfleckgröße: ab ≈3 mm, abhängig von Sensortyp
• Schnittstellen: USB, RS422, RS232
• Anwendungsbereiche: Farb- und Intensitätsprüfung von LEDs, Displays und farbigen Bauteilen in der Fertigung
