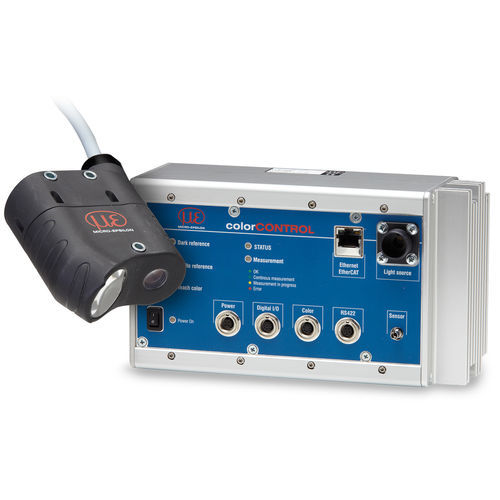

Hochgeschwindigkeits-Spektralkolorimeter colorCONTROL ACS7000

Hochpräzision

Überblick Das colorCONTROL ACS7000 ist ein Inline-Spektralfarbmesssystem, das Farben anhand des Reflexionsspektrums erkennt statt nur durch Vergleich mit Referenzwerten. Die hohe Messrate macht das System geeignet für die Inline-Überwachung von Farben und Nuancen in Produktionslinien sowie für Labor- und industrielle F&E-Anwendungen. Verschiedene Sensormodelle (ACS1, ACS2, ACS3) decken unterschiedliche Messgeometrien und Objekttypen ab.

Anwendungen und Fähigkeiten Entwickelt für hochpräzise Inline-Messungen von Farbe und Kontrast in Beschichtungs-, Finish- und Flüssigkeitsanwendungen. Geeignet für Produktionsüberwachung und für Labor- bzw. F&E-Umgebungen, in denen spektrale Identifikation und hohe Wiederholbarkeit gefordert sind. Die Sensorauswahl richtet sich nach Messgeometrie, Oberflächenreflexion und danach, ob Ziele selbstleuchtend oder durchsichtig sind.

Standard-Sensor ACS1 Der ACS1-Standardsensor ist für allgemeine Messaufgaben vorgesehen. Sender und Empfänger sind in einer 30°/0°-Geometrie angeordnet, was eine Einsatzentfernung von 50 mm ergibt. Ein optionaler Adapter erlaubt taktile Messungen.

• Messdistanz: 50 mm
• Messgeometrie: 30° x:0°
• Messfleck: ø 9 mm

Ringförmiger Sensor ACS2 Der ACS2-Ringsensor ist für strukturierte, hochreflektive Oberflächen und glänzende Metalle vorgesehen. 24 Beleuchtungsoptiken umgeben die Empfangsoptik und sorgen für gleichmäßige Beleuchtung, unabhängig von der Winkelstellung des Messobjekts. Es gibt ACS2-Versionen mit unterschiedlichen Messabständen und Fleckgrößen.

• Messdistanz: 28 mm / 27,5 mm / 28,5 mm
• Messgeometrie: 45°c:0°
• Messfleck: ø 5 mm / 3 x 2 mm / 9 mm

Transmission-Sensor ACS3 Der ACS3-Transmissionssensor wird für selbstleuchtende und transparente Objekte eingesetzt. Bei selbstleuchtenden Zielen genügt die Empfangseinheit; für transparente Ziele werden Sender und Empfänger in Transmission verwendet. Der ACS3 ergänzt die ACS7000-Sensorfamilie für Transmission- und Selbstleuchtanwendungen.

• Messdistanz: bis zu 300 mm
• Messgeometrie: Transmission / selbstleuchtend
• Messfleck: ø 5 mm / ø 9 mm / 3 x 2 mm (je nach Aufbau)

Zusatzfunktionen Sehr hohe Messgeschwindigkeit für Inline-Prüfungen; Unterstützung mehrerer Farbräume, einstellbarer Lichtarten und gelernter Referenzspektren. Bedienung über Webbrowser; Ausgänge und Schnittstellen für Integration in Automatisierungsumgebungen.

Technische Daten

• Messgeschwindigkeit: max. 2 kHz
• Berührungslose Messung
• Farbwertauflösung: ΔE ≤ 0,08 (5 nm)
• Unterstützte Farbräume: XYZ; L*a*b*; L* u* v*
• Referenzspektren: 15 gelernte Spektren
• Einstellbare Lichtarten: A, C, D65, D50, D75, E, F4, F7, F11
• Normbeobachter: 2°, 10° (einstellbar)
• Bedienung: Webbrowser
• Ausgänge / Schnittstellen: Ethernet / EtherCAT, RS422, digitale I/O
