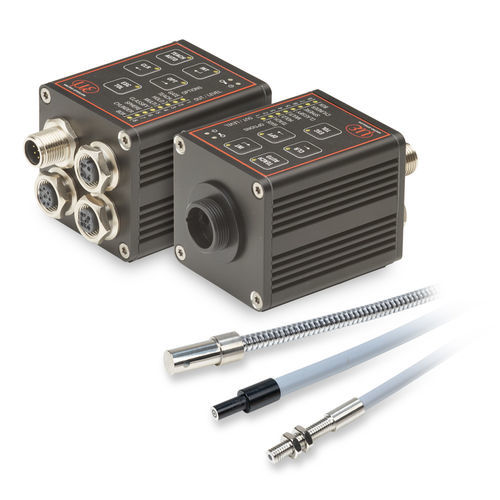

Optischer Farbsensor colorSENSOR CFO

rechteckigHochpräzisionUSB

Produktübersicht
Die colorSENSOR CFO‑Serie ist eine Reihe von Controllern zur präzisen Farberkennung in industriellen Messaufgaben. Die Controller werden mit CFS‑Lichtwellenleiter‑Sensoren verbunden, bieten hohe Farbgenauigkeit, moderne Schnittstellen und eine intuitive Web‑Konfiguration. Typische Einsatzgebiete sind Farbprüfung an Interieurteilen (z. B. Kopfstützen), Verpackungskontrolle und Sortierung nach Farbe (Kronkorken, Verschlüsse, Etiketten). Die CFO‑Serie ersetzt die LT‑Modelle.

colorSENSOR CFO100
Der CFO100 ist ein universeller True Color Controller für relative Farbmessungen in automatisierten Umgebungen. Er eignet sich für die Überwachung dynamischer Prozesse mit einer Messrate bis 10 kHz.
Merkmale

• Messgeschwindigkeit: max. 10 kHz
• Messwertausgabe (Lab/XYZ): bis 20 Hz
• Farbspeicher: 256 Farben in 6 Farbgruppen
• Farbabstand: ΔE ≤ 1,0
• Reproduzierbarkeit: ΔE ≤ 0,5
• Konfiguration über Webinterface

colorSENSOR CFO200
Der CFO200 ist ein hochpräziser True Color Controller für Messungen mit hoher Rate in dynamischen Produktionsprozessen. Er bietet erweiterten Farbspeicher, hohe Reproduzierbarkeit und umfassende Schnittstellenoptionen.
Merkmale

• Messgeschwindigkeit: max. 30 kHz
• Messwertausgabe (Lab/XYZ): bis 20 Hz
• Farbspeicher: 320 Farben in 254 Farbgruppen
• Farbabstand: ΔE ≤ 0,6
• Reproduzierbarkeit: ΔE ≤ 0,3
• 8 Schaltausgänge
• Konfiguration über Webinterface
• Einbindung in Profinet, EtherNet/IP oder EtherCAT via Modbus + Gateway

colorSENSOR CFO250
Der CFO250 ist ein leistungsfähiger Controller für schnelle Messwertausgabe und präzise Farberkennung. Interne Auswertung und digitale Schaltausgänge arbeiten bis 30 kHz. Rohdaten (Lab/XYZ/LCh) können per UDP, RS232 oder USB mit einem vereinfachten 3‑Byte‑Protokoll bis zu 500 Hz an SPS oder Maschinensysteme übertragen werden.
Merkmale

• Messwertausgabe (Lab/LCh/XYZ) bis 500 Hz
• Flanken‑ oder Pegeltrigger zur Steuerung der Messwertausgabe
• Messgeschwindigkeit: max. 30 kHz
• Farbspeicher: 320 Farben in 254 Gruppen
• Farbabstand: ΔE ≤ 0,6
• Reproduzierbarkeit: ΔE ≤ 0,3
• 8 Schaltausgänge
• Konfiguration über Webinterface
• Einbindung in Profinet, EtherNet/IP oder EtherCAT via Modbus + Gateway

Downloads

• Datenblatt colorSENSOR CFO100/200 (PDF)
• Datenblatt colorSENSOR CFO250 (PDF)
• Montageanleitung colorSENSOR CFO (PDF)
• Betriebsanleitung colorSENSOR CFO (PDF)

Typische Anwendungen

• Farbprüfung an Interieurteilen (z. B. Kopfstützen)
• Verpackungskontrolle und Qualitätsprüfung
• Sortierung nach Farbe von Kronkorken, Verschlüssen oder Etiketten
• Inline‑Überwachung dynamischer Produktionsprozesse

Technische Daten (Kurzüberblick)

• CFO100 — Messgeschwindigkeit max. 10 kHz; Messwertausgabe (Lab/XYZ) bis 20 Hz; Farbspeicher 256 Farben (6 Gruppen); ΔE ≤ 1,0; Reproduzierbarkeit ΔE ≤ 0,5; Webinterface.
• CFO200 — Messgeschwindigkeit max. 30 kHz; Messwertausgabe (Lab/XYZ) bis 20 Hz; Farbspeicher 320 Farben (254 Gruppen); ΔE ≤ 0,6; Reproduzierbarkeit ΔE ≤ 0,3; 8 Schaltausgänge; Integration via Modbus + Gateway (Profinet/EtherNet‑IP/EtherCAT).
• CFO250 — Messgeschwindigkeit max. 30 kHz; Messwertausgabe (Lab/LCh/XYZ) bis 500 Hz; Flanken/ Pegel‑Trigger; Farbspeicher 320 Farben (254 Gruppen); ΔE ≤ 0,6; Reproduzierbarkeit ΔE ≤ 0,3; 8 Schaltausgänge; Rohdaten‑Ausgabe via UDP/RS232/USB; Integration via Modbus + Gateway.
