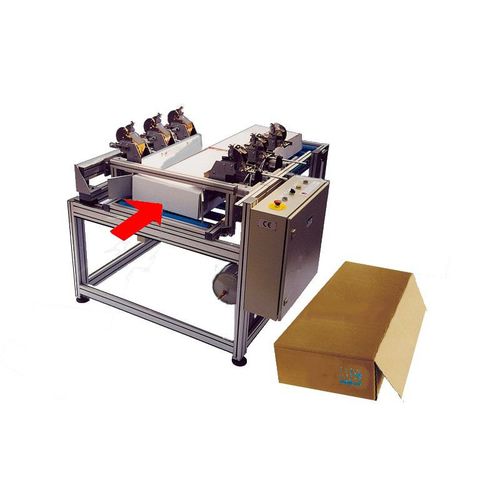

Pneumatische Heftvorrichtung A05

für Kartonautomatisch

Heftautomat für die Boden- und Deckelheftung gefüllter Faltschachteln mit überlappenden Klappen. Heftklammer wird durch Umbiegegreifer im Karton verankert. Es werden 6 Rollenklammern-Heftköpfe LRS B 34 eingesetzt, die in einem festen Abstand montiert sind. Auf einer Rollenbahn wird die befüllte Faltschachtel liegend in den Automaten angeliefert. Die Klappen sind hierbei bereits vorgefaltet. In der Heftstation erfolgen 6 gleichzeitig Heftungen im Abstand von 200 mm. • Leistung: 4 Faltschachteln/Minute. • 6 Rollenklammern Heftköpfe: LRS B 34. • Ladekapazität pro Heftkopf: 5000 Rollenklammern. • Nachladezeit pro Heftkopf: unter 1 Minute. • Steuerung SPS: pneumatisch. • Einstellbar auf verschiedene Schachtelgrößen. • Ausstattung 20 Ltr. Druckkessel: Ausgleich von Luftschwankungen. • Rollenbahnhöhe: 800 mm. Heftung durch Greifersystem • Bei den LRS Heftköpfen werden bei der Heftauslösung links und rechts neben der Heftklammer zwei Umbiegegreifer ausgefahren, die in den Karton hineinstechen. • Auf diesen Umbiegegreifern wird die Klammer umgebogen. • Heftköpfe sind in der Eindringtiefe verstellbar. • Damit wird gewährleistet, dass das Packgut durch die Umbiegegreifer nicht beschädigt wird.
