Pneumatische Heftvorrichtung C01

für Karton3 Köpfehalbautomatisch

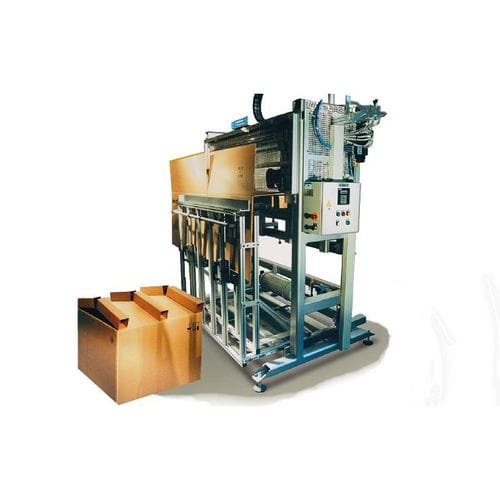

C01 Heftautomat SGR 3/B 36 - 78 mit 3 Heftköpfen zum Heften von Papphülsen auf Kartonklappen. Im Heftautomaten in der 2 - 4 Papphülsen auf Bodenklappen von Faltkartons angeheftet werden, sind drei verstellbare Heftköpfe B 36-78 integriert. Arbeitsablauf: Der Heftautomat wird auf den Karton manuell eingestellt und bis zu 4 vorkonfektionierte Papphülsen werden über die Heftambossarme gestülpt. Der Faltkarton wird in den Wagen eingeschoben, die Klappe umgebogen und über die Heftambosse, gegen Anschlag geschoben. Der Automat wird aktiviert und fährt 4 bis 8 (entspricht 2-4 Hülsen) Heftpositionen an und heftet pro Hülse 2 Heftungen à max. 3 Klammern. Der Karton mit den gehefteten Hülsen wird aus der Heftvorrichtung entnommen, manuell um 180 Grad gedreht, max. 4 weitere Hülsen manuell auf die Heftamboße gestülpt und die 2. Klappe über die Heftamboße gegen Anschlag geschoben. Die fertige konfektionierte Faltschachtel kann aus der Heftvorrichtung entnommen werden. Leistung: Je nach Verfahrweg beträgt die Heftzeit je Klappe ca. 45 sec. zuzüglich Zeit für Zuführen und Wegnehmen. Technische Beschreibung • Mit 3 Rollenklammern-Heftköpfen B 36 - 78. • Ladekapazität 4000 Rollenheftklammern auf der Rolle. • Nachladezeit einer Klammernrolle in weniger als einer Minute. • Großer Verstellbarkeitsbereich für verschieden große Kartons. • Rahmengestell mit Schutztüren. • 1 Elektromechanische Verstellachse. • Ausstattung mit 20 Liter Druckkessel. • Ausgleich von Luftschwankungen. Kartonmaße für Pappcontainer und Hülsen: Kartonhöhe bis: 1700 mm inkl. 1 Klappe. Klappenbreite: bis 2490 mm.
