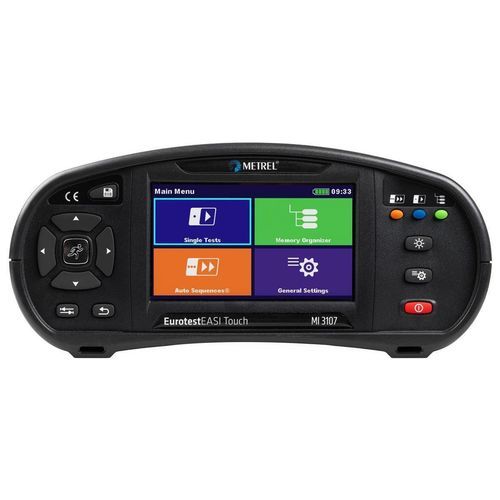

Vollautomatischer Prüfer der elektrischen Konformität MI 3107

Produktbeschreibung
Der MI 3107 EurotestEASI Touch ist ein tragbarer Multifunktionstester für Prüfungen von Niederspannungsinstallationen in TT‑ und TN‑Systemen. In einem ergonomischen Eurotest‑Gehäuse vereint er schnelle, präzise Messungen, automatisierte Prüfabläufe und Hilfsfunktionen zur Unterstützung der Prüfungs- und Dokumentationsaufgaben vor Ort.

Hauptmerkmale

• 5,2 Ah Li‑Ion‑Akku
• USB Typ‑C Anschluss für schnelles Laden (15 V, 3 A, 45 W) und PC‑Kommunikation
• 4,3" TFT hochauflösender Farbtouchscreen für schnelle Bedienung und Dateneingabe
• Getrennte Erkennung von FI‑Typen (RCD) und Stromform; automatisierte RCD‑Prüfung (RCD AUTO)
• Vordefinierte automatische Prüfungen:
  • Auto TT
  • Auto TT RCD
  • Auto TN
  • Auto TN RCD
• Vordefinierte AUTO SEQUENCE und Multitest‑Profile
• Integrierte Hilfsbildschirme, grafische Menüs und Sicherungstabellen zur automatischen Auswertung
• Echtzeit‑Anzeige L‑N, L‑PE, N‑PE und Messfilterung nach Bereichsgruppe
• Automatische Polaritätsumkehr bei Durchgangsprüfungen
• WLAN‑ und Bluetooth®‑Konnektivität; Metrel Cloud und Metrel ES Manager kompatibel (einige Funktionen benötigen Lizenzen)

Messfunktionen

• Isolationswiderstand (50 V, 100 V, 250 V, 500 V, 1000 V) mit automatischer Entladung
• Durchgang (inkl. akustisch), automatische Leitungs компенсаtion und Polaritätsumkehr
• Schleifen-/Leitungsimpedanz: Zline L‑L, L‑N; Zloop L‑PE; Zs (RCD) 3‑drahtig; Sicherungstabellen und Max. Ipfc bis 20 kA
• RCD‑Prüfungen: Typen AC, A, F, B, B+, RCD(t), MI‑RCD, EV‑RCD; Ströme 10 mA–1000 mA; RCD I Ramp und AUTO; dreiphasige Prüfungen
• Erdungswiderstand: 2‑ und 3‑Leiter‑Messungen, 200 mA Erd/PE‑Leitungsprüfungen, Ring‑Test (UK) und automatische Auswertung
• EVSE‑Messungen und optionale EVSE‑AUTO‑Sequenzen sowie Adapter

Anwendungsbereiche

• Erst- und wiederkehrende Prüfungen von Niederspannungsanlagen in Wohngebäuden und kleinen Büros
• Prüfung von TT‑ und TN‑Systemen
• Brandschutzprüfungen, Fehlersuche und Wartung nach Reparaturen
• Prüfungen und Inbetriebnahme von Ladeeinrichtungen für Elektrofahrzeuge (EVSE)
• Erdungs‑ und Blitzschutzmessungen im Niederspannungsbereich

Zielanwender

• Elektroinstallationsfirmen und Elektriker
• Elektrische Prüfer und Sicherheitsbeauftragte
• Instandhaltungspersonal und technische Dienste
• EVSE‑Installateure und Prüfspezialisten

Normen / Konformität

• IEC/EN 60364 Reihe; IEC/EN 60364‑6; IEC/EN 60364‑4‑41
• IEC/EN 61557 Serie (Teile 1,2,3,4,5,6,7,10,12)
• IEC/EN 61008‑1, IEC/EN 61009; IEC 62305; BS 7671; AS/NZS 3017/3018
• IEC/EN 61010 und IEC/EN 61326 (Sicherheit und EMV); IEC/EN 61851, IEC/EN 62752 (EVSE)

Automatische Funktionen / Benutzeroberfläche

• Auto‑Tests für TT und TN inklusive AUTO TN/RCD und AUTO TT RCD
• AUTO SEQUENCE‑Profile mit PASS/FAIL‑Auswertung und optionalen QR/Barcode‑Workflows
• Anpassbare Touchscreen‑Benutzeroberfläche, grafische Hilfsmenüs und mehrstufige Speicherorganisation

Zubehör und Optionen

• Optionale EVSE‑Adapter (Mode 3, EVSE‑Adapter)
• Optionale Ring/Active/Passive‑Adapter und Spezialadapter (UK Ring, Active Impedance Adapter, EASYswitch, Tip/Plug Commanders)
• Optionale Bluetooth‑Funktionen, Mobile Apps und Metrel Cloud Lizenzen für erweiterten Datentransfer und Berichte

Technische Daten / Spezifikationen

• Modell: MI 3107 EurotestEASI Touch
• Marke: Metrel
• Abmessungen: 230 x 103 x 115 mm
• Gewicht: 1,4 kg
• Akkumulator: 5,2 Ah Li‑Ion (wiederaufladbar)
• Anschluss: USB Typ‑C (Laden und PC‑Kommunikation, 15 V, 3 A, 45 W)
• Anzeige: 4,3" TFT Farb‑Touchscreen
• Speicher: interner Speicher und microSD‑Unterstützung
• Schnittstellen: WLAN, Bluetooth®, USB/USB‑C; kompatibel mit Metrel Cloud und Metrel ES Manager (teilweise lizenzpflichtig)
• Messfunktionen: Isolationswiderstand, Durchgang, Schleifen/Leitungsimpedanz, Erdungswiderstand, RCD‑Wirksamkeit, EVSE‑Monitoring (optional)
• Isolationsprüfspannungen: 50 V, 100 V, 250 V, 500 V, 1000 V
• RCD‑Ströme: 10 mA–1000 mA; Max. Ipfc bis 20 kA
• Schutzkategorien: CAT IV 300 V, CAT III 600 V
