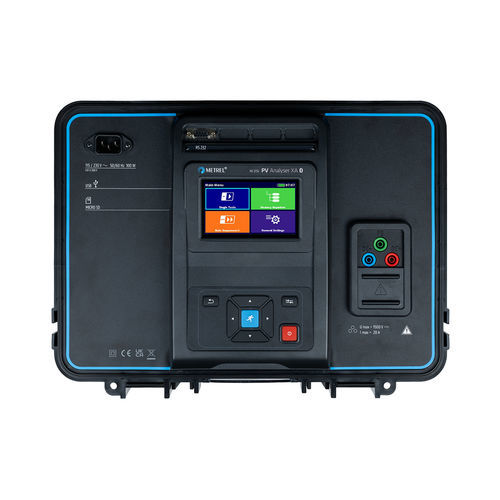

Elektrischer Sicherheitstester MI 3116

SpannungelektrischDurchgang und Isolationsbeständigkeit

Der MI 3116 PV Analyser XA ist ein leistungsstarkes Gerät zum Prüfen von Photovoltaikanlagen (PV) mit einer maximalen Systemspannung von bis zu 1500 V und einem maximalen Kurzschlussstrom von 40 A. Er eignet sich auch für die Prüfung von hocheffizienten und bifazialen Modulen. MESSFUNKTIONEN • Prüfung bifazialer Module • Prüfung hocheffizienter Module • Prüfung von Strings mit einem maximalen Sub-Array-Strom von bis zu 40 A DC • Prüfung von 1500-V-PV-Systemen • Durchgangsprüfung von Schutzleitern • Polaritätsprüfung • Isc- und Uoc-Prüfung • I/U-Kennlinien • Drahtlose Erfassung von Einstrahlung und Temperatur von PV-Modulen HAUPTMERKMALE • Isolations- und I/U-Messung von 1500-V-PV-Systemen in einem Gerät • Kapazitives Messverfahren • Drahtlose (WLAN) Remote-Einheit zur Messung und Protokollierung von Einstrahlung und Zelltemperatur von PV-Modulen • Autotest für Prüfungen der Kategorie 1 • Berechnung von STC-Werten und Vergleich mit Nenndaten • Korrektur von zuvor falsch eingegebenen Parametern bei bereits durchgeführten Messungen oder Messgruppen • Die Steuerung des Geräts erfolgt über ein großes Farb-Touchscreen-Display. Hier kann der Benutzer die ausgewählte Prüfung oder Messung vorbereiten und starten, die Ergebnisse speichern und in numerischer und grafischer Form anzeigen. • Speicherorganisator, Operationen an einzelnen oder Gruppen von Messungen, Suchfunktion • Datenbankverwaltung für PV-Module • AUTOSEQUENZEN • Die PC-Software Metrel ES Manager ermöglicht die Vorbereitung der Messstruktur und der Messungen, das Hoch- oder Herunterladen dieser Struktur und die anschließende Überprüfung der Ergebnisse
