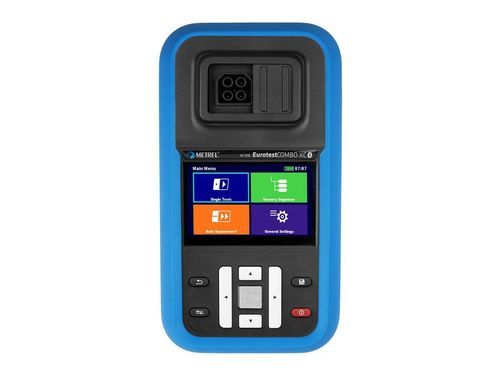

Impedanztester MI 3136 EurotestCOMBO XC

IsolationPhasenfolgeRCD

Übersicht
Der MI 3136 EurotestCOMBO XC ist ein tragbares Multifunktions-Prüfgerät zur Überprüfung von Niederspannungsinstallationen und zur Durchführung elektrischer Sicherheitsprüfungen. Für den Einsatz vor Ort konzipiert, liefert es normgerechte, schnelle Messungen zur Unterstützung von Abnahmeprüfungen, Inbetriebnahme und Fehlersuche.

Hauptmerkmale

• Integrierter 5,2 Ah Li‑ion Akku mit eingebautem Ladegerät
• USB Type‑C Anschluss für Laden und Datenübertragung (15 V, 3 A, 45 W)
• 4,3" TFT-Farb-Touchscreen mit hoher Auflösung zur Testeinrichtung und Ergebnisanzeige
• Getrennte Auswahl von FI-/RCD-Typ und Stromform; automatisierte RCD-Verfahren (RCD AUTO, RCD I ramp)
• Vordefinierte automatische Tests: Auto TT, Auto TT RCD, Auto TN, Auto TN RCD
• Programmierbare AUTOSEQUENCE-Profile (EVSE-Sequenz optional)
• Onboard-Hilfebildschirme und Sicherungstabellen zur Vor-Ort-Auswertung von Leitungs-/Schleifenimpedanzen
• Echtzeitüberwachung aller drei Spannungen und automatische Polaritätsumkehr bei Durchgangsprüfungen
• Messfilterung nach ausgewählter Bereichsgruppe
• Wi‑Fi- und Bluetooth®-Konnektivität für Metrel Cloud-Kommunikation (Lizenzoptionen)
• Kompatibel mit Metrel Cloud Storage, Metrel Cloud App und PC SW Metrel ES Manager (Lizenzoptionen)

Einsatzbereiche

• Erst- und wiederkehrende Prüfungen von Wohn- und Kleinbüroinstallationen in Niederspannung
• Prüfung von TT- und TN-Erdsystemen
• Beurteilung von Brandschutz und Stromschlagrisiken
• Fehlersuche und Inbetriebnahmeprüfungen
• Prüfung von Ladeeinrichtungen für Elektrofahrzeuge (EVSE)
• Präventive, vorausschauende und korrektive Wartung
• Überprüfung von Erdungs- und Blitzschutzmaßnahmen in Niederspannung

Anwender

• Auszubildende, Elektriker auf Einstiegsebene und kleine Elektroinstallationsbetriebe
• Wartungsteams und Dienstleister
• Technische Organisationen (Feuerwehr, Verteidigung, Gesundheitswesen)
• Öffentliche Wartungsabteilungen
• Hotels, Restaurants und gewerbliche Einrichtungen
• Vermietfirmen und kleine bis mittlere Installationsunternehmen
• Einsteiger-Prüfer und Schulungszentren

Normen / Kompetenzen

• EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
• EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
• IEC/EN 60364 series (Elektrische Anlagen von Gebäuden)
• IEC/EN 60364-6 Verifikation; IEC/EN 60364-4-41 Schutz gegen elektrischen Schlag
• IEC/EN 60755, IEC/EN 61008-1 (RCCBs), IEC/EN 61009 (RCBOs)
• IEC/EN 61557 Reihe (Mess- und Prüfgeräte für Schutzmaßnahmen)
• VDE 0413 (IEC 61557), BS 7671, AS/NZ 3017, AS/NZ 3018
• IEC/EN 61851, IEC/EN 62752 (EVSE-bezogen)
• IEC/EN 61010, IEC/EN 61326 (Gerätesicherheit und EMV)

Software & Cloud

• Metrel Cloud Storage (SW 1404) — kompatibel (Lizenz)
• Metrel Cloud App (SW 1406) — kompatibel (Lizenz)
• PC SW Metrel ES Manager (SW 1201) — professionelle Berichterstellung und Datenübertragung (Lizenzoptionen)

Technische Daten

• Abmessungen: 252 x 111 x 165 mm
• Gewicht: 1,78 kg
• Batterie: 5,2 Ah Li‑ion mit eingebautem Ladegerät
• Laden/Kommunikation: USB Type‑C (15 V, 3 A, 45 W)
• Display: 4,3" TFT Farbtouchscreen mit hoher Auflösung
• Konnektivität: Wi‑Fi und Bluetooth® (für Metrel Cloud-Kommunikation)
• RCD-Prüfung: getrennte Auswahl von Typ und Stromform, RCD AUTO und RCD I ramp Optionen; unterstützt AC, A, F, B, B+
• Automatische Sequenzen: Auto TT, Auto TN, Auto TN RCD, Auto TT RCD und programmierbare AUTOSEQUENCES
• Leitungs-/Schleifenimpedanz: Zline/Zloop/Zs Tests mit Sicherungstabellen-Auswertung; Max. Ipfc = 20 kA
• Isolationsprüfung: 50 V, 100 V, 250 V, 500 V, 1000 V mit automatischer Entladung
• Erdungsmessungen: 2‑draht und 3‑draht Methoden, PE-Leiterwiderstand 200 mA, Ringtests (UK), Durchgangsoptionen 200 mA/7 mA
• Pass/Fail-Auswertung und On-site Parameter-Einstellungen
• Schutzart: IP40; Sicherheitskategorie: CAT IV 300 V, CAT III 600 V
