Linearer Positionssensor MLX90363

WinkelDrehberührungslos

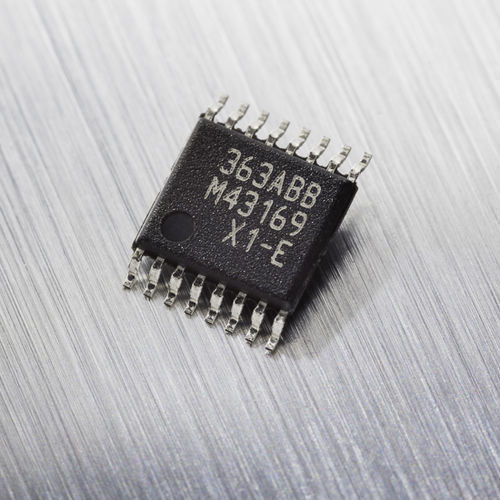

Der MLX90363 ist ein monolithischer Magnetsensor-IC mit der Triaxis® Hall-Technologie. Top Eigenschaften Triaxis®-Magnetometer (Bx, By, Bz) On-Chip-Signalverarbeitung für robuste Positionserfassung Serielle Hochgeschwindigkeitsschnittstelle (SPI-kompatibel - Vollduplex) Beschreibung des Produkts Der MLX90363 ist die Generation II½ des Triaxis®-Positionssensor-IC. Dank eines IMC auf seiner Oberfläche erfasst der monolithische Baustein berührungslos die 3 räumlichen Komponenten (d.h. Bx, By und Bz) der angelegten magnetischen Flussdichte. Dieses einzigartige Messprinzip, das auf einen Positionssensor angewandt wird, führt zu einer beeindruckenden Robustheit des Positionssignals gegenüber mechanischen (Luftspalt, außeraxiale) Toleranzen. Die Drehung dieser horizontalen Komponente wird über einen weiten Bereich (bis zu 360º) erfasst und vom On-Chip-DSP verarbeitet, um schließlich die absolute Winkelposition des Wellenendmagneten zu ermitteln. Alternativ kann der MLX90363 durch die individuelle Messung der horizontalen und vertikalen Komponenten auch lineare Hub- (Weg-) Positionssensoren, absolute Drehpositionssensoren mit einem durchgehenden Wellenmagneten und auch 3D-Joystick"-Anwendungen ansprechen. Der MLX90363 wurde für die Verbindung mit einem handelsüblichen Mikrocontroller (Host) entwickelt und basiert auf SPI-Ausgangskommunikation. Der MLX90363 bietet maximale Flexibilität bei der Entwicklung von Anwendungen. Die Palette der Positionserfassungsanwendungen ist grenzenlos und wird nur durch die Vorstellungskraft des Entwicklers eingeschränkt. 3D-, Rotations-, Linear- oder sogar Mixed-Mode-Implementierungen können durch eingebettete Software im Mikrocontroller des Kunden realisiert werden.
