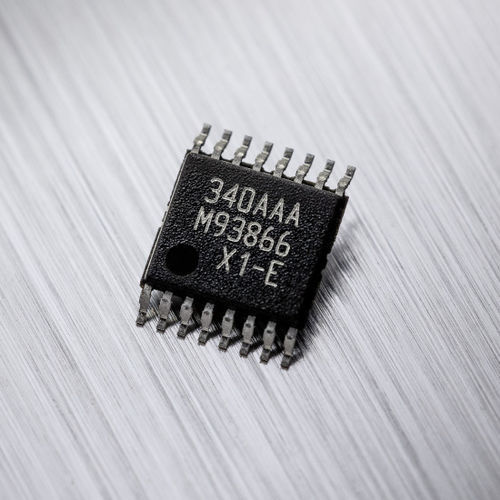

Winkelpositionssensor MLX90340

Drehlinearkontaktlos

Der MLX90340 ist ein monolithischer Sensor-IC, der auf die orthogonal und parallel zur IC-Oberfläche angelegte Flussdichte reagiert. Wichtigste Merkmale Triaxis®-Hall-Technologie On-Chip-Signalverarbeitung für robuste absolute Positionserfassung ASIL-A-fähig, Sicherheitselement außerhalb des Kontextes (SEooC) Beschreibung des Produkts Dieses einzigartige Abtastprinzip, angewandt auf einen Positionssensor-IC, führt zu einer beeindruckenden Robustheit des Positionssignals über die mechanischen (Luftspalt, Off-Axis) Toleranzen hinweg. Die Drehung dieser horizontalen Komponente wird über einen weiten Bereich (bis zu 360º) erfasst und von der digitalen Signalverarbeitung (DSP) auf dem Chip verarbeitet, um letztendlich die absolute Winkelposition des End-of-Shaft-Magneten zu melden. Alternativ kann der MLX90340 durch die individuelle Messung der horizontalen und vertikalen Komponenten sowohl lineare Hub- (Weg-) Positionssensoren als auch absolute Drehpositionssensoren mit einem Durchgangswellenmagneten ansprechen. Der MLX90340 meldet entweder einen ratiometrischen Analogausgang oder ein Pulsweitenmodulationssignal (PWM). Aus Sicht der Erfassung und Meldung ist der MLX90340 ein äußerst vielseitiger IC für jede eigenständige Fernpositionssensoranwendung. Die Ausgangsübertragungskennlinie ist vollständig programmierbar (z. B. Offset, Verstärkung, Klemmpegel, Linearität, thermische Drift, Filterung, Bereich usw.), um durch End-of-Line-Kalibrierung jede spezifische Anforderung zu erfüllen. Das Melexis Programmiergerät PTC-04 kommuniziert und kalibriert das Gerät ausschließlich über die Anschlussklemmen (Vdd-Vss-Out). Darüber hinaus wird der MLX90340 in vier verschiedenen werkseitig programmierten Analogversionen angeboten, die mit 90º-, 180º-, 270º- und 360º-Rotationsanwendungen am Wellenende kompatibel sind.
