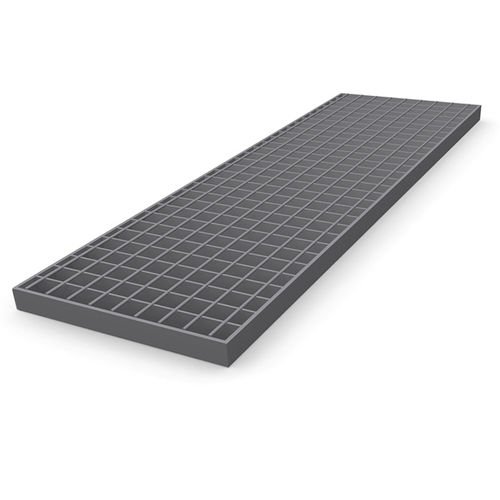

Metall-Gitterrost

Pressverschweißte Pressgeschweißt

Produktinformationen
Der klassische Schweißpressrost wird mit verdrillten Vierkant-Tragstäben hergestellt, die Rutschhemmung bieten. Stehen optische Kriterien im Vordergrund, kann alternativ glatte runde Füllstäbe eingesetzt werden. Die Ausführung mit glatten Rundstäben ist für die unten aufgeführten gängigen Maschenteilungen möglich.

Technische Daten
Gängige Maschenteilungen
Tragstab | Füllstab
15,08 | - , - , - , 38,1 , 50,8 , 76,2 , 101,6
17,15 | - , - , - , 38,1 , 50,8 , 76,2 , 101,6
20,77 | - , - , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6*
23,69 | - , - , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6*
25,00 | - , - , - , - , - , - , 76,2 , 101,6
30,15 | - , - , - , - , 38,1 , 50,8 , 76,2 , 101,6
34,30 | 19,25 , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6
41,45 | - , - , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6
45,23 | - , - , - , - , 38,1 , 50,8 , 76,2 , 101,6
51,45 | - , - , - , - , 38,1 , 50,8 , 76,2 , 101,6
60,30 | - , - , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6
68,60 | - , - , 24,0 , - , 38,1 , 50,8 , 76,2 , 101,6
*Ausführung mit glatten Rundstäben teilweise mit Einschränkungen möglich

Standardtragstabprofile
Tragstab 2 mm | Tragstab 3 mm | Tragstab 4 mm | Tragstab 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

Zubehör / Befestigungen

• Eingeschweißte Lochplättchen: Eingeschweißte Plättchen mit Bohrungen nach Kundenspezifikation; Schrauben werden in der Regel vom Kunden gestellt.
• Doppelklemme B: 2 Bügeloberteile, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
• Gitterrost Stoßverbinder: Oberteil und Unterteil mit Gewinde sowie Innensechskantschraube für Stoßverbindungen.
• Hilti Klemme: Obere und untere Bügel verbunden; hohe Vibrationsbeständigkeit, Montage durch eine Person möglich, kürzere Montagezeiten.
• Klemme B: Bügeloberteil, Klemmenunterteil, Sechskantschraube M8x60 und Vierkantmutter M8.
• Klemme B 10: Bügeloberteil, Innensechskantschraube, Bügelunterteil und Mutter.
• Klemme S: Flachkopfschraube, Klemmenunterteil und Vierkantmutter.
• Sicherheitsklemme A: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
• Sicherheitsklemme D: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.

Eigenschaften / technische Spezifikationen

• Herstellungsart: Schweißpressrost; Standard mit verdrillten Vierkantstäben, ästhetische Variante mit glatten Rundstäben möglich.
• Einsatzbereich: Geeignet für alle gängigen Maschenteilungen (siehe Tabelle).
• Verfügbare Tragstabprofile: Vielzahl standardisierter Profile (25–80) und Querschnitte 2–5 mm.
• Füllstäbe: Verschiedene Durchmesser möglich (z. B. 19,25; 24,0; 38,1; 50,8; 76,2; 101,6 mm); einige Kombinationen nur eingeschränkt verfügbar.
• Zubehör: Diverse Befestigungsoptionen zur Montage und Sicherung der Gitterroste.
