Metall-Gitterrost

verschweißte Press

Produktbeschreibung

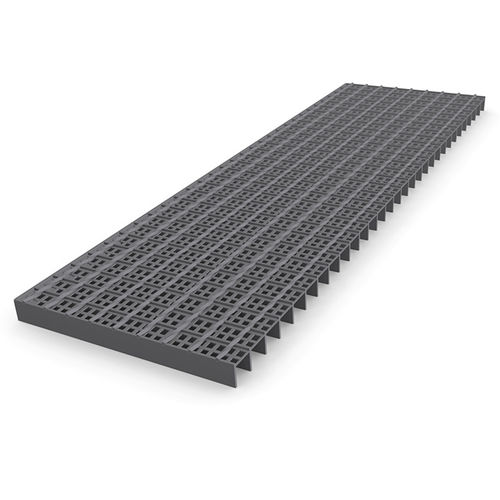

Schweißpressrost MEISER mit eingeschweißten Lochblechstreifen für einen engmaschigen Gitterrost. Wenn bei Schweißpressrosten aus technischen Gründen sehr kleine Maschenweiten nicht realisierbar sind, ermöglichen eingeschweißte Lochblechstreifen zwischen den Tragstäben eine engmaschige Ausführung mit einer maximalen Öffnung von 8 mm. Kosteneffiziente Lösung zur Verhinderung des Durchfalls kleiner Teile bei Erhalt der Schweißrostkonstruktion. Entspricht der spanischen Norm Nr. 486/1997 (BO 23. April 1997, Nr. 97/1997).

Technische Daten
Gängige Maschenteilungen
TRAGSTAB — FÜLLSTAB
34,30 — 38,1 — 50,8

Standard-Tragstabprofile
TRAGSTAB 2 MM — TRAGSTAB 3 MM
25/2 — 25/3
30/2 — 30/3
40/2 — 40/3

Zubehör / Befestigungen

• Eingeschweißte Lochplättchen: Lochplättchen nach Kundenspezifikation eingeschweißt; Schrauben vom Montagebetrieb zu stellen.
• Doppelklemme B: 2 Bügeloberteile, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
• Setzbolzenbefestigung: Bolzen mit Teller; Ausführungen für sehr korrosive Umgebungen (z. B. X-BT); vormontierte Version X-GR RU verfügbar.
• Stoßverbinder: Ober- und Unterteil mit Gewinde sowie Innensechskantschraube zum Verbinden von Rosteinsätzen.
• Hilti-Klemme: Verbundenes Ober- und Unterteil; hohe Vibrationsbeständigkeit und schnellere Montage durch eine Person.
• Klemme B: Bügeloberteil, Klemmenunterteil, Sechskantschrauben M8x60 und Vierkantmutter M8.
• Klemme B 10: Bügeloberteil, Innensechskantschraube, Bügelunterteil und Mutter.
• Klemme S: Flachkopfschraube, Klemmenunterteil und Vierkantmutter.
• Sicherheitsklemme A: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
• Sicherheitsklemme D: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.

Eigenschaften / Technische Spezifikationen

• Maschenteilung: Realisierbar als engmaschiger Schweißpressrost mit Lochblechstreifen, maximal 8 mm Öffnung.
• Lochblechstreifen: Öffnung maximal 8 mm zwischen Tragstäben.
• Zweck: Verhindert das Durchfallen von Teilen bestimmter Größe bei Einsatz von Schweißpressrosten.
• Norm: Entspricht der spanischen Norm Nr. 486/1997 (BO 23. April 1997, Nr. 97/1997).
• Gängige Maschenteilungen (Beispielwerte): 34,30 — 38,1 — 50,8.
• Standard-Tragstabprofile: 25/2, 30/2, 40/2 (2 mm) und 25/3, 30/3, 40/3 (3 mm).
• Befestigungsoptionen: Eingeschweißte Plättchen, diverse Klemmen, Setzbolzen, Stoßverbinder, Hilti-Lösungen; Varianten für korrosive Umgebungen erhältlich.
