Metall-Gitterrost

verschweißte Pressgeschweißtrobust

Produktinformationen

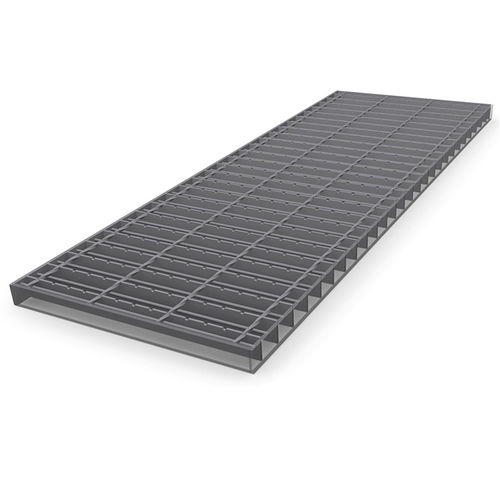

Dieser Schweißpressrost ist speziell für den Einsatz auf Offshore-Bohrplattformen konzipiert. Er erfüllt die Vorgabe, dass eine Prüfkugel mit 15 mm Durchmesser nicht durch die Masche fallen darf. Zur Sicherstellung wird ein Rundstab mittig und parallel zwischen den Tragstäben an die Unterseite der verdrillten Füllstäbe im Widerstandsschweißverfahren voll verschweißt, was zusätzliche Stabilität für anspruchsvolle Offshore-Bedingungen bietet.

Technische Daten
Gängige Maschenteilungen
Tragstab — Füllstab
34,30 — 101,6
38,28 — 101,6

Standard-Tragstabprofile
Tragstab 3 mm — Tragstab 5 mm
25/3 — 25/5
30/3 — 30/5
35/3 — 35/5
40/3 — 40/5
45/3 — 45/5
50/3 — 50/5
60/3 — 60/5

Zubehör / Befestigungen

• Eingeschweißte Lochplättchen: eingeschweißte Lochplättchen gemäß Kundenspezifikation; Schrauben vom Kunden.
• Doppelklemme B: 2 Bügeloberteile, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
• Setzbolzenbefestigung für Gitterrost: Bolzen und Teller; für stark korrosive Umgebungen als X-BT verfügbar; vormontierte Ausführung X-GR RU.
• Gitterrost-Stoßverbinder: Oberteil und Unterteil mit Gewinde sowie Innensechskantschraube.
• Hilti-Klemme: Ober- und Unterteil verbunden; hohe Vibrationsresistenz, montagefreundlich durch eine Person und kürzere Montagezeiten.
• Klemme B: Bügeloberteil, Klemmenunterteil, Sechskantschrauben M8x60 und Vierkantmutter M8.
• Klemme B 10: Bügeloberteil, Innensechskantschraube, Bügelunterteil und Mutter.
• Klemme S: Flachkopfschraube, Klemmenunterteil und Vierkantmutter.
• Sicherheitsklemme A: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
• Sicherheitsklemme D: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.

Charakteristiken / techn. Spezifikationen

• Einsatzbereich: Offshore-Bohrplattformen.
• Prüfkriterium: Prüfkugel 15 mm darf nicht durchfallen.
• Aufbau: Rundstab mittig zwischen Tragstäben, voll verschweißt mit verdrillten Füllstäben im Widerstandsschweißverfahren.
• Nutzen: zusätzliche Stabilität bei hoher Beanspruchung und rauen Offshore-Bedingungen.
• Gängige Maschenteilungen: 34,30 — 101,6 und 38,28 — 101,6.
• Standard-Tragstabprofile (3 mm / 5 mm): 25/3 — 25/5; 30/3 — 30/5; 35/3 — 35/5; 40/3 — 40/5; 45/3 — 45/5; 50/3 — 50/5; 60/3 — 60/5.
