Aluminium-Gitterrost

StahlEdelstahlPress

Produktinformationen

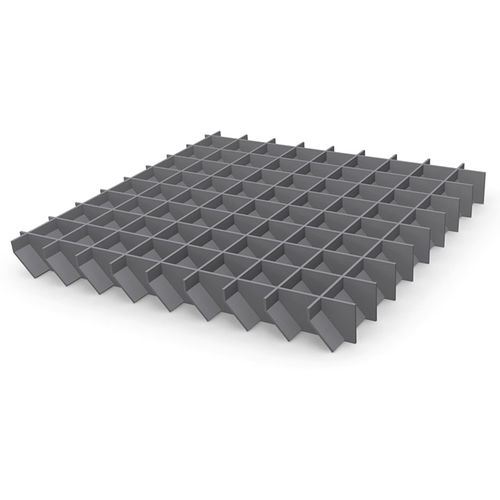

Diese spezielle Ausführung des VP-Jalousierostes vereint die konstruktiven Vorteile von Press- und Vollrosten mit dem Erscheinungsbild eines Jalousierostes. Der Winkel der Füllstäbe ist frei wählbar. Die Stanztiefe der Tragstäbe beträgt lediglich 10 mm, was die Tragfähigkeit begünstigt. Verfügbare Werkstoffe: Stahl, Aluminium, Edelstahl. Eine Ausklinkung der Tragstäbe ist möglich, um die Rutschsicherheit zu erhöhen. Maximale produzierbare Füllstablänge: 1.250 mm. Empfohlene Einsatzbereiche: Fassadenbekleidung, Übergänge und Laufstegbeläge.

Technische Daten — Gängige Maschenteilungen
Tragstab | Füllstäbe
22,2 | 22,2; 33,3; 44,4; 66,6
33,3 | 22,2; 33,3; 44,4; 66,6
44,4 | 22,2; 33,3; 44,4; 66,6
66,6 | 22,2; 33,3; 44,4; 66,6
99,9 | 22,2; 33,3; 44,4; 66,6

Standard-Tragstabprofile
Tragstab 2 mm | Tragstab 3 mm
25/2 | 25/3
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3

Zubehör / Befestigungen

• Eingeschweißte Lochplättchen: Bestehend aus eingeschweißter Lochplättchen gemäß Kundenspezifikation; Schrauben liefert der Kunde.
• Klemme B: Bestehend aus Bügeloberteil, Klemmenunterteil, Sechskantschrauben M8x60 und Vierkantmutter M8.

Anwendungen / Technische Spezifikationen

• Werkstoffe: Stahl, Aluminium, Edelstahl
• Stanztiefe der Tragstäbe: 10 mm
• Maximale produzierbare Füllstablänge: 1.250 mm
• Winkel der Füllstäbe: frei wählbar
• Ausklinkungsoption der Tragstäbe für höhere Rutschsicherheit
• Empfohlene Anwendungen: Fassadenverkleidung, Übergang, Laufstegbelag
