Metall-Gitterrost

geschweißt

Produktinformation

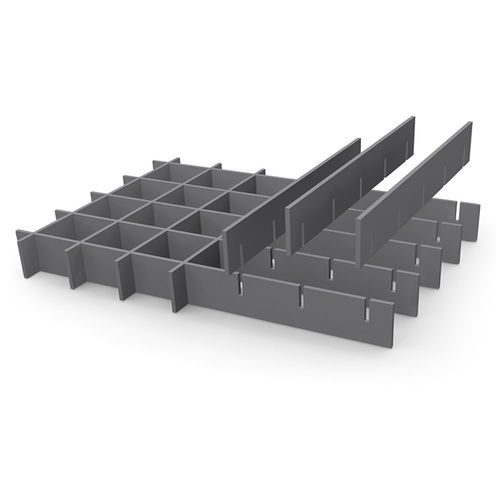

Der Vollrost trägt seinen Namen, weil Trag- und Füllstäbe denselben Querschnitt und damit dieselbe Höhe besitzen. Ein Tragstab ist an beiden Enden aufgelagert und seine Unterseite ist nicht geschlitzt. Im Vergleich zum normalen Pressrost bietet der Vollrost erhöhten Sichtschutz und ein gefälliges Erscheinungsbild.

Technische Daten
Gängige Maschenteilungen bei Tragstäben von 2 bis 3 mm
TRAGSTAB | FÜLLSTAB (Spalten)
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

Gängige Maschenteilungen bei Tragstäben von 5 mm
TRAGSTAB | FÜLLSTAB (Spalten)
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

Standard-Tragstabprofile
TRAGSTAB 2 MM | TRAGSTAB 3 MM | TRAGSTAB 5 MM
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

Zubehör / Befestigungen

• Eingeschweißte Lochplättchen: Eingeschweißte Lochplatte; Ausführung und Position der Löcher entsprechend Kundenvorgabe; Schrauben vom Kunden.
• Gitterrost Setzbolzenbefestigung: Bestehend aus Kopfbolzen und Halteflansch; für hochkorrosive Umgebungen verfügbare Sonderausführungen (z. B. X-BT) und vormontierte Version X-GR RU.
• Hilti-Klemme: Satteloberteil und Klemmenteil miteinander verbunden; hohe Vibrationsfestigkeit, Montage durch eine Person möglich.
• Klemme B: Bestehend aus Satteloberteil, Klemmenteil, Sechskantschraube M8x60 und Vierkantmutter M8.
• Sicherheitsklemme A: Sicherheitsoberteil, Klemmenteil, Sechskantschraube und Vierkantmutter.
• Sicherheitsklemme D: Sicherheitsoberteil, Klemmenteil, Sechskantschraube und Vierkantmutter.

Referenzen / Anwendungen (Beispiele)

• Logistikzentren und Lagerhäuser
• Museen und öffentliche Gebäude
• Sporthallen und Schulen
• Architektonische und industrielle Projekte

Technische Spezifikationen

• Trag- und Füllstäbe: gleicher Querschnitt und gleiche Höhe.
• Definition Tragstab: Auf beiden Enden aufliegend; Unterseite nicht geschlitzt.
• Erhöhter Sichtschutz gegenüber Pressrosten.
• Gängige Maschenteilungen und Standardprofile siehe Tabellen oben (Tragstäbe 2–3 mm und 5 mm).
• Verfügbare Tragstabprofile: 25/2, 25/3, 30/2, 30/3, 30/5, 35/2, 35/3, 35/5, 40/2, 40/3, 40/5, 45/2, 45/3, 45/5, 50/2, 50/3, 50/5, 60/3, 60/5, 70/3, 70/5, 80/3, 90/3, 100/3.
