Stahl-Gitterrost

Pressrutschfestfür Industrieboden

Produktbeschreibung
Der Pressrost ist in vielen europäischen Ländern der am häufigsten eingesetzte Gitterrosttyp. Die Herstellung unterscheidet sich vom Schweißpressrost und ermöglicht eine große Vielfalt an Maschenbildern, Höhen und Stärken der Tragstäbe. In Kombination mit verschiedenen Werkstoffen lässt sich der Pressrost projektspezifisch auslegen. Bei Bedarf sind Gleitschutzausführungen durch Ausklinkung der Trag- und/oder Füllstäbe möglich.

Fertigung

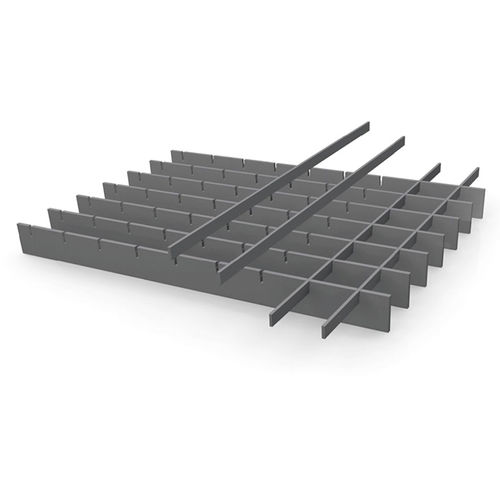

Beim Pressrost werden die Füllstäbe (in der Regel kaltgewalzter Flachstahl) in zuvor ausgestanzte Tragstäbe eingepresst. Die Randeinfassung wird als T-Profil oder Flacheisen ausgeführt und im Widerstandsschweißverfahren angebracht. Gegenüberliegende Endmaschen sind meist gleich groß; kundenspezifische Maschenbilder und Randlösungen sind möglich.

Technische Daten
Gängige Maschenteilungen bei Tragstäben von 2 bis 3 mm
Tragstab | Füllstabspalten
Zeilen:
11,1 | 11,1; 16,65; -; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
21 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
22,2 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
33,3 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
44,4 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
55,5 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
66,6 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
99,9 | 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Gängige Maschenteilungen bei Tragstäben von 4 bis 5 mm
Tragstab | Füllstabspalten
Zeilen:
21 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
25 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
33,3 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
50 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
66,6 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
99,9 | 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Standard-Tragstabprofile
Tragstab 2 mm / Tragstab 3 mm / Tragstab 4 mm / Tragstab 5 mm
Zeilen:
20/2 / 20/3 / - / -
25/2 / 25/3 / 25/4 / 25/5
30/2 / 30/3 / 30/4 / 30/5
35/2 / 35/3 / 35/4 / 35/5
40/2 / 40/3 / 40/4 / 40/5
45/2 / 45/3 / 45/4 / 45/5
50/2 / 50/3 / 50/4 / 50/5
- / 60/3 / 60/4 / 60/5
- / 70/3 / 70/4 / 70/5
- / 80/3 / 80/4 / 80/5
- / 90/3 / 90/4 / 90/5
- / 100/3 / 100/4 / 100/5
- / - / - / 110/5
- / - / - / 120/5
- / - / - / 130/5
- / - / - / 140/5
- / - / - / 150/5
- / - / - / 160/5
- / - / - / 170/5

Zubehör / Befestigungen

• Klemme Doppelt B — 2 Bügeloberteile, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
• Eingeschweißte Lochplättchen — verschweißte Plättchen nach Kundenvorgabe; Schrauben vom Kunden.
• Setzbolzenbefestigung — Bolzen mit Teller; spezielle Ausführungen für korrosive Umgebungen vorhanden.
• Stoßverbinder — Ober- und Unterteil mit Gewinde und Innensechskantschraube (für flache Einrahmungen).
• Hilti-Klemme — obere und untere Teile verbunden; hohe Vibrationsbeständigkeit; einfache Montage.
• Varianten B, B10, S, Sicherung A/D — weitere Befestigungsoptionen je nach Montageanforderung.

Charakteristiken / techn. Spezifikationen

• Produkt: Pressrost (Pressroste) — Gitterrosttyp mit hoher Variantenvielfalt.
• Füllstäbe: in der Regel kaltgewalzter Flachstahl.
• Randeinfassung: T-Profil oder Flacheisen, im Widerstandsschweißverfahren ausgeführt.
• Gleitschutzausführung: möglich durch Ausklinkung an Trag- und/oder Füllstäben.
• Tragstabdicken: 2, 3, 4 und 5 mm (Standardprofile wie oben aufgeführt).
• Maschenkombinationen: zahlreiche Standard- und Sonderkombinationen verfügbar.
• Anwendungen: Laufstege, Plattformen, Treppenstufen, Parkdecks, Brücken und industrielle oder architektonische Einbauten.
