Erdschluss-Suchgerät / Batterie MGFL100

Überblick

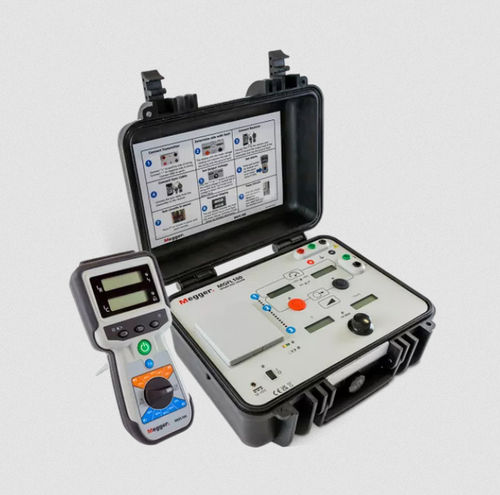

Der Megger MGFL100 ist ein tragbares Gerät zur Lokalisierung von Erdschlüssen in Batteriesystemen und ungeerdeten AC/DC-Netzen, ohne das System außer Betrieb zu nehmen. Er verwendet eine Stromzange sowie einen leichten Sender und Empfänger, um den echten Fehlerkreis zu identifizieren und reaktive Ströme aufgrund von Streukapazität zu unterscheiden.

Hauptmerkmale

• Lokalisierung von Batterie-Erdschlüssen ohne Abschaltung
• Akustischer/visueller Alarm bei Identifikation des echten Fehlerkreises
• Direktmessung von Fehlerwiderstand und Streukapazität des Systems
• Direktmessung von tatsächlichem Fehlerstrom und Ableitstrom (reaktiv)
• Einstellbare Strom- und Spannungsgrenzwerte mit Kennwortschutz
• Betrieb mit externer AC-Versorgung oder interner Batterie
• Lokalisierung bis zu 400 kΩ
• Einsetzbar in AC- und DC-Systemen, einschließlich DC-Batteriesystemen und geschützten IT-Netzen
• Betrieb auf Systemen bis 600 V (600 Vac mit optionalem IT-Filter für IT-Systeme)
• Leichter, tragbarer Sender und Empfänger für Vor-Ort-Erfassung

Funktion (Details)
Der MGFL100 unterscheidet automatisch echten Fehlerstrom von reaktivem Strom, der durch Streukapazität entsteht, sodass keine aufwendige Abstimmung erforderlich ist. Verwenden Sie den leichten Sender und Empfänger zum Verfolgen des Fehlers; das Sync-Kabel trennt echten Fehlerstrom von Ableitstrom. Direkte Einkopplung an die Leitung ermöglicht Offline- oder Online-Verfolgung mit dem optionalen Koppelfilter für IT-Netze.

Optionale Zubehörteile
Der optionale IT-Filter ermöglicht die Lokalisierung von Erdschlüssen in isolierten IT-AC-Systemen bis 600 Vac. Weiteres Zubehör umfasst Sync-Kabel, Stromzangen und Ersatzbatterien.

Produktunterlagen (Titel)

• MGFL100_ds_en.pdf (Datenblatt)
• MGFL100_UG_en.pdf (Benutzerhandbuch)
• IT-Filter_DS_EN.pdf (Datenblatt für IT-Filter)
• AC Tracing vs Pulse Application Note_v2A.pdf (Anwendungsnotiz)
• Circuit Characterisation Application Note_v1.pdf (Anwendungsnotiz)
• CT Magnetization_Application Note_v1.pdf (Anwendungsnotiz)
• Stray Capacitance Applicatoin Note_v1.pdf (Anwendungsnotiz)
• DC-ground-fault-locating-AC-coupling_CaseStudy1_EN.pdf (Fallstudie)

Zusätzliche Informationen
Der Empfänger verfügt über zwei Anzeigen: Mit angeschlossenem Sync-Kabel zeigt das obere Display den Strom zum echten Fehler und das untere die Ableitung des Stromkreises. Es werden Techniken beschrieben, um Messwerte in elektrisch verrauschten Schaltungen zu stabilisieren, z. B. das Positionieren des CT um Leiter und Rückleiter oder die Verwendung von zwei CT zur Rauschunterdrückung.

Technische Daten / Spezifikationen

• Fehlerlokalisierung: bis zu 400 kΩ
• Systemkompatibilität: AC- und DC-Systeme, ungeerdete Systeme, DC-Batteriesysteme, geschützte IT-Netze
• Maximale Betriebsspannung: bis 600 V (600 Vac mit optionalem IT-Filter für IT-Systeme)
• Gemessene Parameter: Erdschlusswiderstand, Systemstreukapazität, tatsächlicher Fehlerstrom, reaktiver Ableitstrom
• Einstellbare und kennwortgeschützte Strom- und Spannungsgrenzen
• Stromversorgung: externe AC oder interne Batterie
• Alarmfunktion: akustischer/visueller Alarm bei Identifikation des echten Fehlerkreises
• Portables Design: leichter Sender und Empfänger für den Feldeinsatz
• Rauschbehandlung: CT-Positionierungstechniken und Sync-Kabel zur Trennung von Fehlerstrom und Ableitung
• Kann Erdschlüsse hoher Impedanz und Fehler in Systemen mit hohem Ableitstrom lokalisieren
