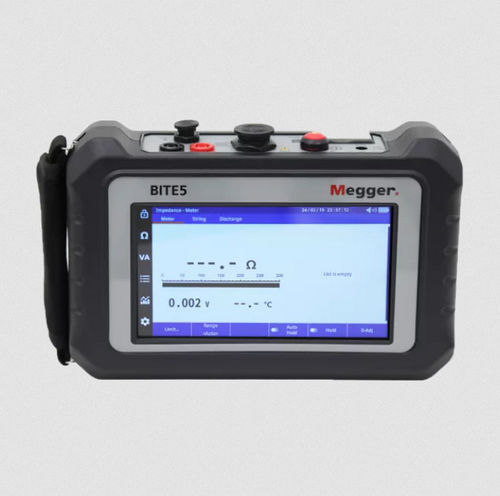

Impedanztester BITE5

SpannungWiderstandTemperatur

Über das Produkt
Die BITE5 und BITE5 Advanced sind Impedanz(ohm)-Batterietester zur Vor‑Ort‑Bewertung von Blei‑Säure (VLA und VRLA), NiCd und Lithium‑Ionen Zellen und Modulen. Beide Geräte verfügen über einen Touchscreen für Einzelzellen‑ und Strangprüfungen und unterstützen in Verbindung mit einem Torkel‑Entladeprüfset die Erfassung während Entlade‑ und Ladezyklen.

Hauptfunktionen

• Messung der Zellimpedanz (ohm), Zellenspannung und Zelltemperatur; BITE5 Advanced misst zusätzlich den Widerstand zwischen Zellen (Straps).
• Unterstützung von Entladetests: Mit Torkel‑Set Aufzeichnung von Spannung, Impedanz und Temperatur jeder Zelle während des Tests.
• On‑Instrument Trenddarstellung und Touchscreen‑Einrichtung für sofortige Entscheidungen vor Ort.
• Prüfung von Modulen bis 200 V DC (BITE5) bzw. bis 500 V DC (BITE5 Advanced); Spannungsmessungen bis 1000 V DC und 600 V AC.
• BITE5 Advanced: höherer Prüfstrom für genaue Strap‑Widerstandsmessungen und Prüfung paralleler Strings ohne Segmentierung; RFID‑Tag‑Leser zur schnellen Inventaridentifikation.
• Konische/zwei konzentrische Sondeinsätze für Zugang durch Schutzkappen/Laschen.

Messoptionen

• Zellimpedanz (ohmisch)
• Zellenspannung
• Ripple‑Spannung
• AC‑Ripple‑Strom
• DC‑Float‑Strom
• Widerstand zwischen Zellen (Straps) (BITE5 Advanced)

Datenaufzeichnung und Kommunikation
Ergebnisse und Trends können am Gerät angezeigt und per SD‑Karte oder USB exportiert werden. Drahtlose Übertragung an die PowerDB‑Software ist möglich, um zentrale Analysen, Baseline‑Erstellung und Alarmgrenzwerte zu verwalten.

Anwendungsfälle
Geeignet für Umspannwerke, Telekommunikation, USV‑Anlagen, Rechenzentren, Solar‑ und Windanlagen sowie andere stationäre Batteriesysteme, die schnelle Online‑Bewertung oder Zelltrendanalyse erfordern.

Interpretation der Prüfergebnisse (Richttabelle)
Spaltenüberschrift: "| Testfall | Warnung (%) | Alarm (%) | Warnung (% von Baseline) | Alarm (% von Baseline)"
Blei‑Säure, flooded | 15 | 30 | 30 | 50
VRLA / AGM | 10 | 30 | 20 | 50
VRLA Gel | 20 | 30 | 30 | 50
NiCd, flooded | 10 | 20 | 15 | 30
NiCd, verschlossen | 10 | 20 | 15 | 30
Zwischenzellverbindungen (Straps) | 15 | 20 | - | -

Dokumente und Software
Produktunterlagen umfassen Datenblätter, Bedienungsanleitungen, Anwendungshinweise, Fallstudien, Firmware und Software (PowerDB / Torkel Viewer). Firmware‑Updates und Anleitungen sind für beide Modelle verfügbar; Exportierte Ergebnisse lassen sich zur historischen Analyse in PowerDB integrieren.

Zusätzliche Hinweise
Die BITE5‑Serie bietet einen speziellen Impedanzmodus, der während einer Entladung Messungen ermöglicht, um Impedanztrends zu verfolgen und Baseline‑Werte für Stränge zu ermitteln.

Technische Daten / Spezifikationen

• Unterstützte Batterietypen: Blei‑Säure (VLA & VRLA), NiCd, Lithium‑Ionen.
• Messfunktionen: Zellimpedanz, Zellenspannung, Temperatur, Ripple‑Spannung, AC‑Ripple‑Strom, DC‑Float‑Strom, Widerstand zwischen Zellen (Advanced).
• Modulspannungsbereich: bis 200 V DC (BITE5), bis 500 V DC (BITE5 Advanced).
• Spannungsmessbereich: bis 1000 V DC und 600 V AC.
• Datenhaltung/Kommunikation: SD‑Karte, USB; drahtlose Übertragung an PowerDB unterstützt.
• Stromversorgung: interne Batterie.
• Zusätzliche Merkmale: Touchscreen‑Trendansicht, Grenzwertfunktionen, Unterstützung für Entladetests mit Torkel, RFID‑Leser (Advanced).
• Sonden‑Zubehör: zwei konzentrische Spitzen für Zugang durch Schutzkappen.
