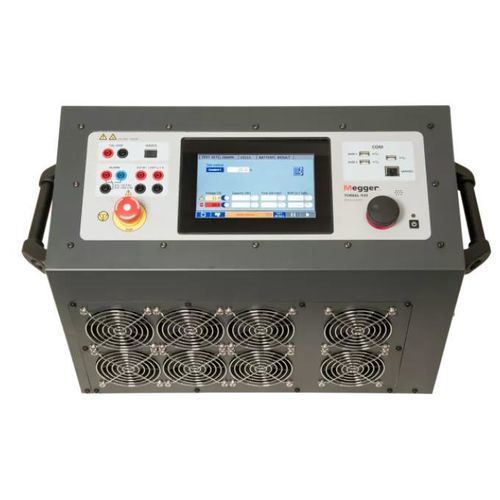

DC-Abladetisch TORKEL900

KonstantstromTestfür Batterie

Produktbeschreibung
Die TORKEL900-Serie sind Entladetestsysteme zur Prüfung der Batteriekapazität im industriellen Wartungsumfeld. Prüfungen sind bei Konstantstrom, Konstantleistung, Konstantwiderstand oder nach einem vorgewählten Lastprofil möglich. In Verbindung mit einem BVM-Batteriespannungsmonitor zeichnet ein TORKEL900 die Spannungen einzelner Zellen während des gesamten Tests auf und arbeitet als eigenständiges Prüfsystem. Die Geräte messen den Gesamtstrom mittels DC-Clamp-on-Ammeter und regeln die Entladung auf den vorgegebenen Wert. Schutzfunktionen und automatische Abschaltungen verhindern Tiefentladung und Überhitzung. Prüfergebnisse werden intern gespeichert und per USB exportierbar.

Hauptmerkmale

• Hohe Entladekapazität: bis zu 220 A pro TORKEL-Einheit; höhere Ströme durch Koppeln mehrerer Einheiten oder Einsatz von TXL-Lastgeräten.
• Zellgenaue Prüfungen mit BVM-Anbindung — Anzeige und Aufzeichnung der Zellenspannungen in Echtzeit.
• Mehrere Entladungsmodi: Konstantstrom, Konstantleistung, Konstantwiderstand und programmierbare Lastprofile.
• On-line-Prüfung: Tests möglich, ohne die Batterie aus dem Betrieb zu nehmen.
• Messung per DC-Clamp-on-Ammeter; Unterstützung externer Stromsonden mit einstellbarem mV/A-Verhältnis.
• Sicherheitsfunktionen: Erkennung blockierter Luftströmung, funkenfreie Konstruktion, Notausschalter und End-of-discharge-Alarm/Abschaltung.
• Datenmanagement: interne Speicherung, USB-Export; kompatibel mit TORKEL Viewer und Firmware-Updates.

Modelle und Kapazität
Die TORKEL900-Serie umfasst die Modelle 910, 930 und 950. Unterschiede betreffen maximalen Strom (bis zu 220 A pro Einheit), maximale Spannung (bis zu 500 V je nach Option) und Ausstattung. Maximale Leistung pro Einheit: 15 kW (der verfügbare Strom hängt von der Batteriespannung ab).

Kapazitätsprüfung und Ergebnisinterpretation
Ein Kapazitätstest (Ah) liefert eine quantitative Aussage über die verfügbare Kapazität (Strom × Zeit). Wählen Sie eine Prüfzeit, die dem Betriebszyklus der Batterie entspricht, für konsistente Trendanalysen (typische Prüfzeiten: 3, 4, 5 oder 8 Stunden). Übliche End-of-discharge-Spannungen bei Bleizellen: 1,75 V oder 1,80 V pro Zelle. Erreicht die Batterie den Endwert deutlich früher (z. B. ~80 % der erwarteten Zeit), sollte ein Austausch in Betracht gezogen werden. Temperaturkorrekturen sind bei Kapazitätsberechnungen zu berücksichtigen.

Erweiterungen, Zubehör und Software

• BVM-Batteriespannungsmonitor für zellengenaues Monitoring und Echtzeit-Anzeige.
• TXL-Zusatzlastgeräte zur Erhöhung des Gesamtentladestroms.
• Optionale DC-Clamp-on-Stromsonden (z. B. 1000 A); mV/A-Verhältnis entsprechend einstellen.
• TORKEL Viewer Software und Firmware-Pakete zur Auswertung und Aktualisierung.

Technische Daten (Kurzfassung)

• Serie / Modelle: TORKEL900 — Modelle 910, 930, 950.
• Max. Entladestrom: bis zu 220 A pro Einheit (erweiterbar durch Koppeln oder TXL).
• Max. Spannung: bis zu 500 V (modellabhängig).
• Max. Leistung pro Einheit: 15 kW (Strom abhängig von Batteriespannung).
• Prüfmodi: Konstantstrom, Konstantleistung, Konstantwiderstand, programmierbare Lastprofile.
• Messung: DC-Clamp-on-Ammeter für Gesamtstrom; Unterstützung externer Sonden mit einstellbarem mV/A.
• Daten: interne Speicherung; Export per USB.
• Stromversorgung: Netzbetrieb (Mains).
• Sicherheit: Erkennung blockierter Luftströmung, funkenfreie Ausführung, Notausschalter, End-of-discharge-Alarm/Abschaltung.
