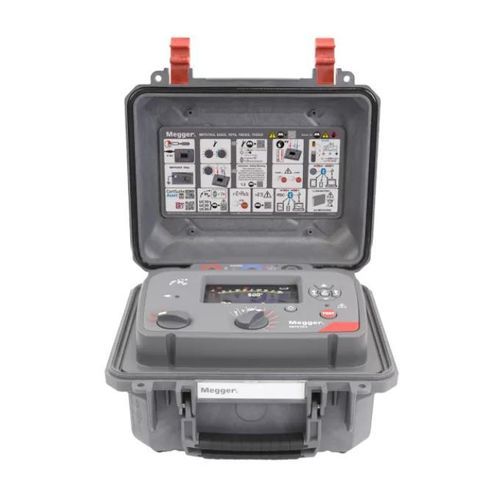

Tragbares Isolationsmessgerät MIT series

Benchtopfür Elektromotor

Übersicht
Führen Sie wichtige Isolationsprüfungen schnell und präzise an Motoren, Transformatoren, Kabeln und anderen elektrischen Anlagen durch. Die Reihe umfasst zwei Modelle: MIT515 (bis 5 kV) und MIT1015 (bis 10 kV). Die Geräte unterstützen Isolationswiderstand, das dielektrische Absorptionsverhältnis (DAR) und den Polarisationsindex (PI). Die Essential-Familie ist einfach zu bedienen, CAT IV 600 V zertifiziert und für industrielle, OEM- und Versorgungsanwendungen ausgelegt.

Hauptmerkmale

• PI Predictor™ schätzt PI-Werte in Minuten und kann die PI-Prüfzeit um bis zu 50 % reduzieren, was die Produktivität erhöht.
• RE>Act™ Prüfmodus (Patentanmeldung): Überwacht Reabsorptionsströme, um genaue Messungen zu gewährleisten und fehlerhafte Pass/Nicht-Pass-Ergebnisse sowie gefährliche Rückspannungen zu vermeiden.
• 3 mA Rauschimmunität für stabile, genaue Ergebnisse an typischen Industrie- oder Verteilungsstandorten bis zu 45 kV.
• Fester Brenn-/Ladestrom 3 mA; kein interner Speicher (konzipiert für einfache Go/No-Go-Prüfungen).
• Leistungsfähiger Guard-Anschluss zur Sicherstellung der Messgenauigkeit bei hohen Leckströmen.
• Robustes Gehäuse und IP65-Schutz (Deckel geschlossen) gegen Stöße, Staub und raue Umgebungen.
• Bedienerschutz: CAT IV 600 V Zulassung, Spannungs-/Live-Erkennung und verriegelbare Anschlüsse.

Prüfmodi

• Isolationswiderstand (IR)
• Dielektrisches Absorptionsverhältnis (DAR)
• Polarisationsindex (PI)

Modelle und Unterschiede

• MIT515 — maximale Ausgangsspannung bis 5 kV.
• MIT1015 — maximale Ausgangsspannung bis 10 kV.
• Beide Modelle haben dieselben Funktionen und Prüfmodi; der einzige Unterschied ist die maximale Ausgangsspannung.

Anwendungen
Routineprüfungen und Go/No-Go-Tests an Motoren, Transformatoren, Kabeln und elektrischen Anlagen in Industrie-, OEM- und Versorgungsumgebungen, die zuverlässige und einfache Prüfungen erfordern.

Produktdokumentation (verfügbar)

• Datenblatt (Englisch)
• Benutzerhandbuch (Englisch)
• Anwendungsnotizen zu RE>Act und PI Predictor

FAQ - Kurzüberblick

• Megger bietet drei Produktfamilien: Essential (einfach, ohne internen Speicher), Advanced (zusätzliche Modi und Speicher) und Expert (für laute Umgebungen, hohen Burn-Strom oder Fernprüfungen).
• Essential-Geräte haben keinen internen Speicher und keine Datenexportfunktion; für Speicher- oder Kommunikationsfunktionen Advanced oder Expert wählen.
• Nach Auswahl der Produktfamilie die erforderliche Prüfspannung wählen (5 kV oder 10 kV).

Technische Daten / Spezifikationen

• Brand: Megger
• Serie/Modelle: MIT515, MIT1015
• Prüfmodi: IR, DAR, PI
• PI Predictor™: reduziert PI-Prüfzeit (Schätzung der PI-Werte)
• RE>Act™: überwacht Reabsorptionsstrom zur Gewährleistung genauer Pass/Nicht-Pass-Entscheidungen und zum Schutz vor gefährlichen Rückspannungen
• Brenn-/Ladestrom: fester Wert 3 mA
• Rauschimmunität: 3 mA (Unterstützung für Standorte bis 45 kV)
• Guard-Anschluss: hohe Leistung für Bedingungen mit hohem Leckstrom
• Gehäuse/Schutzart: Robust, IP65 (Deckel geschlossen)
• Sicherheitszulassung: CAT IV 600 V, Live-Erkennung, verriegelbare Anschlüsse
• Interner Speicher / Datenausgabe: kein interner Speicher, keine Exportfunktion (Essential-Serie)
• Maximale Ausgangsspannung: MIT515 bis 5 kV; MIT1015 bis 10 kV
