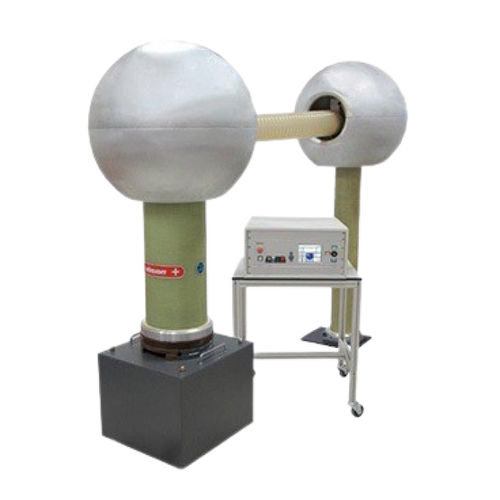

Testsystem für Stromnetz T26/1x series

modularstationärfür Kabel

• Ein-Knopf-Bedienung am 5,7“ Farb-LCD-Display • Prüfspannungen bis max. 800 kVDC • Welligkeit der Gleichspannung < 3 % • Automatische Messbereichsumschaltung • Motorbetriebener Entladeschalter • Hochspannungserzeugung beider Polaritäten optional möglich Maximale DC-Prüfspannungen für Ihre HGÜ-Anlagen Megger bietet Gleichspannungsprüfgeräte für einen sehr großen Spannungs- und Anwendungsbereich an. Die Anlage HVDC Test-Set ist ein leistungsstarkes, transportables Prüfsystem, das nach den geltenden Vorschriften zur Erzeugung hoher Gleichspannungen bis 800 kV für die Prüfung aller Bauelemente der Hochspannungsgleichstrom-Übertragung verwendet werden kann. Die Anlagen dienen vorwiegend Stromversorgungsunternehmen, Dienstleistern, Kabelverlegern und Kabelherstellern zur Gleichspannungsprüfung an Hochspannungsanlagen und -kabeln. Desweiteren können aber auch Überspannungsableiter, HGÜ-Transformatoren oder Isolatoren geprüft und Ableitstrommessungen durchgeführt werden. Das System eignet sich sowohl für die Vor-Ort-Prüfung als stationäre Anlage als auch in einem Messanhänger als transportable Variante. Die modulare Struktur der Prüfanlage erleichtert den Aufbau und ermöglicht eine individuelle Anpassung an die jeweiligen Messaufgaben. Die räumliche Trennung von Bedien- und Hochspannungsteil gewährleistet die Bedienung außerhalb des Gefahrenbereichs. In der Hochspannungsanlage kommt ein Wasserwiderstand mit Ammoniumsulfatlösung zum Einsatz, der die Kaskade vor Durchschlägen des Prüflings schützen soll.
