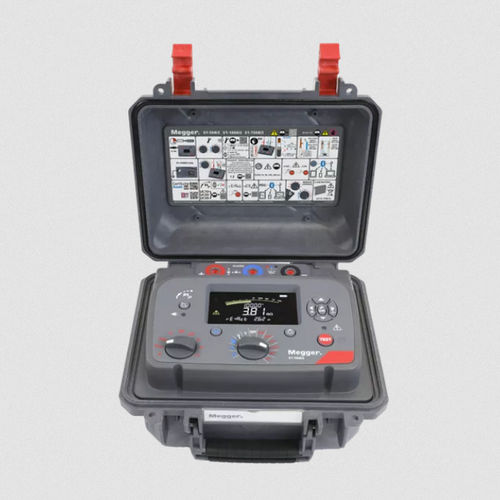

Tragbares Isolationsmessgerät S1 series

Kurzbeschreibung
Die Expert S1‑Serie liefert präzise Isolationsprüfungen in störungsreichen Umspannwerken und im Feld. Zu den Kernfunktionen zählen adaptives Filtern, 8 mA Störfestigkeit, PI Predictor™ und der RE>Act™ Prüfmodus sowie vollständige Fernsteuerungsmöglichkeiten für sichere Prüfabläufe. Entwickelt für Versorgungsingenieure, OEMs und Inbetriebnahmeteams zur Prüfung von Transformatoren, Kabeln, Schaltanlagen und Durchführungen.

Modelle

• S1-568/2 — 5 kV
• S1-1068/2 — 10 kV
• S1-1568/2 — 15 kV

Hauptmerkmale

• Adaptives Filtern, das die Änderungsrate des Rauschstroms überwacht und dynamische Dämpfung anwendet, um Prüfstromverzerrungen zu verhindern, Spitzen vorherzusagen/unterdrücken und Messwerte bei Schalt- oder Einschaltvorgängen zu stabilisieren.
• Störfestigkeit bis 8 mA für stabile Messwerte in lauten Umgebungen.
• RE>Act™: Anzeige von Rest‑Resorptionsstrom und Hinweis, wann ein Retest sicher durchgeführt werden kann, um Fehler und Stillstandszeiten zu reduzieren.
• PI Predictor™: schnelle Schätzung des Polarisation Index (PI), wodurch PI‑Prüfzeiten um bis zu 50 % verkürzt werden können.
• Vollständige Fernsteuerung über Bluetooth® (ohne Dongle) oder USB für sichere Prüfungen aus der Distanz (geeignet für Lichtbogenzonen und Prüfungen vom Fahrzeug); integrierter Speicher für Zwischenspeicherung von Ergebnissen.
• Hochleistungs‑Guard‑Anschlüsse zur Minimierung von Kriechströmen und Gewährleistung der Messgenauigkeit.
• Umfangreiche Diagnosesuite: IR, DAR, PI, DD, SV, Rampen und PDC (PDC über Software).
• Export der Ergebnisse nach PowerDB oder CertSuite für Berichte und Langzeitanalysen.
• Sicherheitsklassifizierung CAT IV und robustes Feldgehäuse.

Anwendungen
Entwickelt für HV‑Fachpersonal, das Diagnosen und Abnahmeprüfungen an Transformatoren, Kabeln, Schaltanlagen, Durchführungen und anderen kritischen Komponenten in störungsreichen Umspannwerken durchführt. Geeignet für Versorgungsunternehmen, OEMs und Inbetriebnahme‑Teams mit Bedarf an hoher Störfestigkeit, Fernbedienung und erweiterten Diagnosefunktionen.

Software & Konnektivität

• Bluetooth® und USB für Fernsteuerung und Datenübertragung (Bluetooth ohne Dongle).
• Integrierter Speicher zum Ablegen von Ergebnissen vor dem Export.
• Windows‑Kommunikationstreiber verfügbar für Instrument‑PC Datenübertragung (Treiber‑ und Software‑Updates über Produktsupport).

Prüfmodi / Diagnose

• Insulationswiderstand (IR)
• Dielectric Absorption Ratio (DAR)
• Polarisation Index (PI)
• Dielectric Discharge (DD)
• Step Voltage (SV)
• Rampentests
• Partial Discharge Correlation (PDC) — mit unterstützender Software

Vorteile

• Zuverlässige Ergebnisse in lauten Umspannwerken dank adaptivem Filtern und hoher Störfestigkeit.
• Zeiteinsparungen durch PI Predictor™ und RE>Act™.
• Sichere Prüfabläufe durch Fernsteuerung.
• Umfangreiche Diagnostik und einfacher Export für effizientes Reporting und Asset‑Management.

Technische Daten

• Serie / Modellpräfix: S1 (S1-568/2, S1-1068/2, S1-1568/2)
• Prüfspannungen: 5 kV, 10 kV, 15 kV (je nach Modell)
• Störfestigkeit: 8 mA
• Adaptives Filter: dynamische Dämpfung und Spitzenvorhersage
• PI Predictor™: reduziert PI‑Prüfzeit um bis zu 50 %
• RE>Act™: Anzeige des Resorptionsstroms für sichere Retests
• Fernsteuerung: Bluetooth® (ohne Dongle) und USB
• Onboard‑Speicher: interne Ergebnisspeicherung
• Guard‑Anschlüsse: Hochleistungs‑Guard für genaue Messungen bei Kriechströmen
• Sicherheitsklasse: CAT IV
• Prüfmodi: IR, DAR, PI, DD, SV, Rampen, PDC (PDC via Software)
• Datenexport: kompatibel mit PowerDB und CertSuite
• Zielanwender: Versorgungsingenieure, OEMs, Inbetriebnahmeteams
