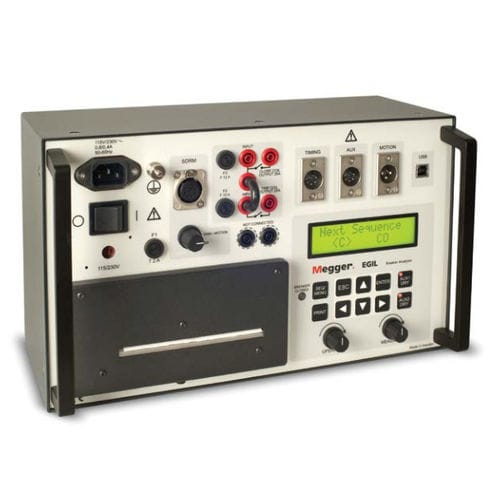

Stromprüfgerät EGIL

SpannungWiderstandmanuell

• Geeignet zur Schaltzeit- und Wegmessung von Schaltern mit einer Unterbrechereinheit pro Phase • Einfach und zuverlässig in der Anwendung • Zwei getrennte Zeitmesskanäle zur Messung von Hilfskontakte • Analogmesseingang zum Anschluss von Messwertumformern wie Wegaufnehmer • Statische und dynamische Widerstandsmessung zusammen mit dem optimalen Zubehör SDRM201 Als Basisgerät einfach zu verstehen und zu bedienen EGIL ist ein leichter, kompakter und sehr einfach zu bedienender Schalteranalysator. Er vereinigt die Erfahrung aus der TM-Serie und bietet Ihnen einen Kontakt pro Phase und ist mit drei Kanälen zur Messung der Schaltzeiten der Hauptkontakte ausgestattet. Für die Messung von Hilfskontakten bietet er Ihnen zwei zusätzlich getrennte Zeitmesskanäle. Um Ihnen die Anschaltung vor Ort einfach zu gestalten, wird EGIL mit fertig konfektionierten Multikabelsätzen sowohl für Haupt- als auch für Hilfskontakte geliefert. Die Spulenströme werden automatisch gemessen und mit anderen Werten sofort nach der Prüfung auf dem Display oder dem internen Drucker ausgegeben. EGIL ist einfach einzusetzen; eine Schalterstellungserkennung wählt die nächsten möglichen Schaltfolgen vor. In erster Linie für die Messung des Hubs (Bewegung) gedacht, bietet er Ihnen; für den optionalen analogen Eingangskanal auch noch eine Vielzahl weiterer Einsatzgebiete. Zusammen mit der SDRM-Option und dem SDRM-Zubehör ermöglicht EGIL statische und dynamische Widerstandsmessungen. EGIL kann ferner mit einer optionalen USB-Schnittstelle zur Kommunikation mit einem PC und dem Schalteranalyseprogramm CABA Win ausgestattet werden.
