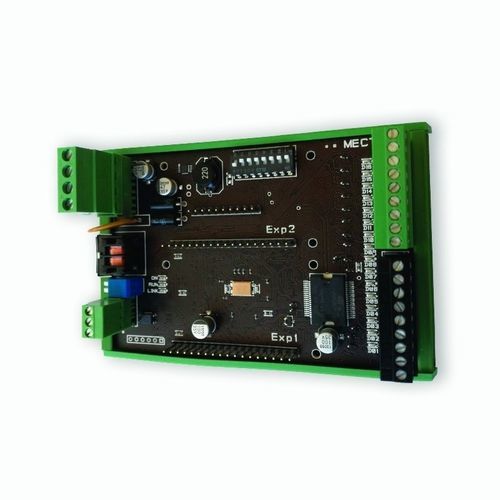

Sammelleiter-Schnittstellenmodul MPNE1001

Modbusanalog

Das MPNE ist ein modulares System mit digitalen und analogen Ein- und Ausgängen und einer Modbus RTU-Schnittstelle. Das MPNE1001 Modul hat eine Modbus RTU Schnittstelle. Das MPNE1001 verwaltet die Daten von Modulen und verbindet sie mit einem Modbus RTU Bus. Das MPNE1001 ist Teil eines modularen Systems, das aus einer Basisplatine und maximal zwei Erweiterungsmodulen besteht, um verschiedene Konfigurationen von Eingängen und Ausgängen (digital und analog) zu erhalten. Die Basisplatine verfügt über 16 digitale Leitungen und kann bei Bedarf um zwei weitere Erweiterungsmodule ergänzt werden. Alle Module können auf einer DIN-Schiene EN 50022 (din35 - 4 DIN-Module) aufgehängt werden. Die Modbus RTU Modulschnittstelle MPNE1001 besteht aus: Modbus RTU Bus Schnittstelle; 3 Status-LEDs; 16 LEDs für die digitalen Leitungen. SOFTWARE Protokoll: Modbus RTU Baudrate: 9600, 19200, 38400, 57600 Moduladresse: von 1 bis 63 HARDWARE KOMMUNIKATIONSANSCHLUSS: 1 RS485 halbduplex EINGÄNGE / AUSGÄNGE: 8 digitale Eingänge (PNP 0-24Vdc). Zwei davon können für den Anschluss von mono/bi-direktionalen Encodern verwendet werden. 8 digitale Eingänge/Ausgänge (PNP 0-24Vdc). Für den Relaisausgang wird das Produkt ACIN01 benötigt. Es gibt einige E/A im Gerät, die mit einer fortschrittlicheren Logik als der einfachen Verwendung als Ein- und Ausgänge verwaltet werden können. Sie sind insbesondere vorhanden: PTO-Ausgänge Gebereingänge Schnelle Eingänge Schnelle Ausgänge
