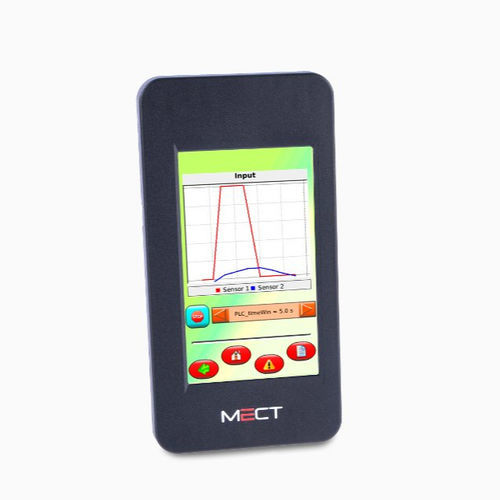

Bedienterminal mit Touchscreen TP1043

einbaufähigARM9CANopen

Das auf einer ARM9-Architektur basierende Bedienterminal TP1043 ist eine Mensch-Maschine-Schnittstelle mit 4,3-Zoll-Touchscreen, in die die QT-Grafikbibliotheken integriert sind. die Software "MECT SUITE" ist OpenSource. Es ist der Fernverbindungs- und Überwachungsdienst sMily verfügbar, der für Industrie 4.0 unerlässlich ist, um Ihr Gerät jederzeit und von überall aus fernzusteuern. Das SPS-Bedienfeld TP1043 ist mit Modbus RTU über RS485 oder CANopen, Modbus TCP und TCPRTU auf Ethernet-Schnittstelle ausgestattet. Das Bedienpanel verfügt über einen Micro-USB-Anschluss, der als Host für die Datenerfassung und Softwareaktualisierung oder als Gerät für die Massenspeicherung genutzt werden kann. Auf dem Bedienterminal TP1043 kann eine SD-Speicherkarte mit bis zu 64 GB für Programme und Daten installiert werden. SOFTWARE Zur Konfiguration Ihres SPS-Bedienfeldes TP1043 ist die Software "MECT SUITE" erhältlich. die "MECT SUITE" enthält die Software zur Konfiguration des Systems und zur Erstellung der SPS- und HMI-Grafikanwendungen: Qt Creator: Erzeugen von grafischen HMI-Anwendungen (Grafikseiten); Generierung und Definition der Systemvariablen; Konfiguration der Kommunikationsparameter; Voreinstellungen für das Bedienfeld; Einfaches Einfügen von Elementen, die mit PLC-Variablen verbunden sind; Vorbereitete Seiten für die Aufzeichnung/Protokollierung; Verwendung von Qt/C++-Code, falls erforderlich; Debuggen der HMI-Anwendung. ATCMControl: Generation PLC-Anwendung (in 5 IEC 61131-3 Sprachen); Zusätzlich zu mehreren Bibliotheken sind die von PID und Self-tuning zur Verfügung; PLC-Anwendungs-Debug.
