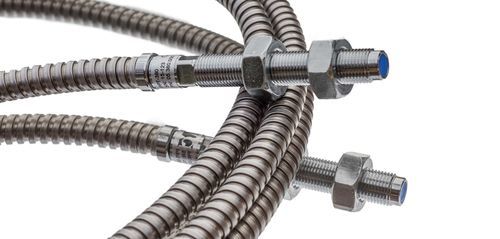

Kontaktloser Näherungssensor

WirbelstromzylinderförmigATEX

Produktübersicht Näherungssonden sind berührungslose Wirbelstromsensoren zur präzisen Messung von Wellenschwingungen und Axialschubpositionen in rotierenden Anlagen. Diese Überwachungslösungen sind unerlässlich, um den sicheren und effizienten Betrieb von Anlagen wie Hydrogeneratoren, Turbinen, Pumpen und Ventilatoren zu gewährleisten. Durch die kontinuierliche Verfolgung von mechanischem Verhalten wie Unwucht, Fehlausrichtung und Axialverschiebung ermöglichen Näherungssonden die frühzeitige Erkennung von Fehlern und unterstützen so vorausschauende Wartungsstrategien, die ungeplante Ausfallzeiten reduzieren, die Zuverlässigkeit verbessern und die Lebensdauer der Anlagen verlängern.

• Drei komplementäre Lösungen für Näherungsschalter: Smart Proximity System, Integrated Proximity Probe, Analog Proximity System
• Entwickelt für fortschrittliche Datenintegration, rationalisierte Einrichtung oder robuste Konformität für raue Bedingungen

Smart Proximity System (SPS) Das Smart Proximity System ist eine modulare, leistungsstarke Wirbelstromlösung für die erweiterte Zustandsüberwachung und den Schutz. Es verfügt über eine integrierte Modbus-Schnittstelle und liefert zeitbasiert berechnete Werte wie pk, pk-pk und die mittlere Wellenposition (Lücke). Diese Werte werden direkt auf der Transmitterebene berechnet, wodurch der Bedarf an externer Verarbeitung minimiert wird und eine nahtlose Integration in moderne SCADA-, DCS- oder Edge-Monitoring-Plattformen möglich ist.

• Vorverarbeitete Schwingungs- und Positionsdaten über Modbus verfügbar
• Austauschbare Komponenten (Sonde, Verlängerungskabel und Messumformer) vereinfachen Wartung und Ersatzteilmanagement

SPS Hauptmerkmale

• Messbereiche: 2mm (8mV/μm) und 4mm (4mV/μm)
• Frequenzbereich: DC bis 10 kHz (-3 dB)
• Temperaturbereich (Sensor & Kabel): -35 bis +180 °C
• 4-20 mA verarbeiteter Ausgang als Option
• Eingebaute digitale Modbus-Schnittstelle
• Robuste und abgedichtete Konstruktion
• 5m oder 10m Gesamtlänge Systeme

Komponenten eines intelligenten Proximity-Systems

• Die Proximity-System-Sonde (PSP): Leistungsstarker Wirbelstromsensor für präzise, berührungslose Messungen in rauen Industrieumgebungen
• Das Proximity-System-Verlängerungskabel (PSE): Industrietaugliches Koaxialkabel für einfache Trennung und robuste Signalübertragung
• Der Digital Proximity Transmitter (DPT): Kernprozessor, der die Sonde mit Strom versorgt und das gemessene Signal in verwertbare Daten umwandelt, bietet sowohl dynamische Rohdaten als auch verarbeitete Werte über Modbus oder optional 4-20 mA

Alle Systemelemente sind vollständig austauschbar, was eine schnelle Vor-Ort-Wartung ermöglicht und Ausfallzeiten reduziert, ohne die Leistung oder Signalintegrität zu beeinträchtigen. Verständnis der Signalausgänge

• Dynamischer Spannungsausgang: Rohes Analogsignal (8 mV/µm oder 4 mV/µm) für Inbetriebnahme, Schwingungsanalyse oder direkte Überwachung
• Modbus RTU (Digitalausgang): Echtzeitzugriff auf berechnete Werte wie mittlerer Abstand, Spitzenwert und Spitze-Spitze-Verschiebung
• 4-20 mA Prozessausgang (optional): Digital verarbeitetes Signal, skaliert zur Darstellung von Position oder Schwingungsamplitude

Integrierter Näherungstaster (PPT-280) Der PPT-280 ist ein kompakter All-in-One-Näherungstaster, der für eine schnelle und einfache Installation ohne externe Signalaufbereitung entwickelt wurde. Er verfügt über eine integrierte Linearisierungselektronik für hervorragende Linearität und aktive Temperaturkompensation. Der integrierte 750-kHz-Oszillator gewährleistet eine Messung mit minimalem magnetischen Auslaufeffekt. Er liefert einen direkten Spannungsausgang, der proportional zur Position der Welle ist.

• Ein-Komponenten-Installation vereinfacht die Verdrahtung und spart Platz - kein externer Treiber erforderlich
• Konfigurierbares Setup mit einem vor Ort einstellbaren Kit (optional) für Bereichs- und Polaritätsabstimmung

PPT-280 Hauptmerkmale

• Messbereiche: 2mm (8mV/μm) und 4mm (4mV/μm)
• Frequenzbereich: 0 bis 1,2kHz
• Eingebaute Linearisierungselektronik & aktive Temperaturkompensation
• Versorgung mit -24V oder +24V je nach Konfiguration
• Optional: Konfigurationskit und digitale Schnittstelle für Einstellung und Kalibrierung
• 10m Länge

Der PPT-280 ist ideal für Anwender, die einen kompakten, in sich geschlossenen Näherungstaster suchen, der den Installationsaufwand und die Anzahl der Komponenten minimiert. Analoges Näherungsmesssystem (PPT-080/110) Das PPT-080/110 ist ein robustes, API 670-konformes Näherungssondensystem, das für den Schutz kritischer Maschinen in industriellen und gefährlichen Umgebungen entwickelt wurde. Das auf der Wirbelstromtechnologie basierende System besteht aus einer Sonde, einem Verlängerungskabel und einem Treiber und liefert einen Rohspannungsausgang (oder optional 4-20 mA), der direkt proportional zur Wellenverschiebung ist. Mit optionalen ATEX-, IECEx- und CSA-Zertifizierungen ist dieses System ideal für den Einsatz in explosionsgefährdeten Umgebungen und regulierten Anlagen.

• Vollständig konform mit API 670 zum Schutz kritischer rotierender Geräte
• Erhältlich mit ATEX- und IECEx-Zertifizierungen für den Einsatz in explosionsgefährdeten Zonen

PPT-080/110 Hauptmerkmale

• Lineare Messbereiche und Empfindlichkeit: 2mm und 4mm
• Zertifiziert für den Einsatz in explosionsgefährdeten Bereichen
• Systeme mit 5m oder 9m Gesamtlänge
• Schleifengespeister Sender (4-20mA)

Der PPT-080/110 ist die ideale Lösung für den Schutz kritischer Anlagen in Kraftwerken, Raffinerien und der Schwerindustrie. Verfügbare Modelle

• SPS: Messbereich 0,2mm bis 2,2mm oder 0,2mm bis 4,2mm, Empfindlichkeit 8mV/µm oder 4mV/µm, Modbus-Schnittstelle
• PPT-280: Messbereich 0,2mm bis 2,2mm bzw. 0,2mm bis 4,2mm, Empfindlichkeit 8mV/µm bzw. 4mV/µm, 10m integriertes Kabel
• PPT-080: Messbereich 0,25mm bis 2,25mm, Empfindlichkeit 7,87mV/µm, 8m oder 4m Verlängerungskabel
• PPT-110: Messbereich 0,4mm bis 4,4mm, Empfindlichkeit 3,94mV/µm, 8m oder 4m Verlängerungskabel
• PPT-990 Konfigurationskit: Konfigurations-Kit für PPT-280

Anwendungen

• Wasserkraftwerke
• Gas- und Dampfturbinen
• Pumpen, Ventilatoren und Kühltürme

Fortgeschrittene Analyse

• FFT - Frequenzbasierte Schwingungsanalyse: Wandelt das Rohschwingungssignal in seine Frequenzkomponenten um und deckt mechanische Fehler wie Resonanz, Unwucht oder Ausrichtungsfehler auf
• Orbit Plot - Wellenschwingung in der Radialebene (X-Y): Visualisiert die Echtzeitbewegung der Welle in der horizontalen Ebene mit zwei orthogonalen Näherungssonden
• Wellenmittellinie - Radiale Wellenposition über die Zeit (X-Y-Ebene): Zeigt die durchschnittliche Position der Welle innerhalb des Lagerspiels an und gibt Aufschluss darüber, wie sich die Welle im Laufe der Zeit aufgrund von Laständerungen, thermischen Effekten, Ausrichtungsfehlern oder dem Verhalten des Ölfilms bewegt oder driftet

Merkmale / Technische Daten

• Berührungslose Wirbelstromtechnik
• Messbereiche: 0.2mm bis 4,4mm je nach Modell
• Empfindlichkeit: 3,94mV/µm bis 8mV/µm je nach Modell
• Frequenzbereich: DC bis 10 kHz (SPS), 0 bis 1,2kHz (PPT-280)
• Temperaturbereich: -35 bis +180 °C (SPS)
• Ausgangsoptionen: Rohspannung, 4-20 mA, Modbus RTU
• API 670-Konformität (PPT-080/110)
• ATEX-, IECEx- und CSA-Zertifizierungen verfügbar (PPT-080/110)
• Systemlängen: 4m, 5m, 8m, 9m oder 10m je nach Modell
• Robuste, abgedichtete und austauschbare Komponenten
