Tragbare Rohrtrenn- und Anfasmaschine EZPCMAG series

motorisiert

Übersicht

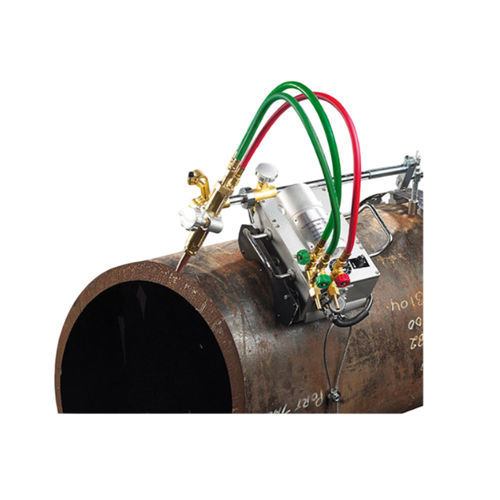

Die E-Z Pipecut Magnetic ist eine elektrisch angetriebene magnetische Rohrschneid- und Fasenmaschine für den Einsatz auf Baustellen und in Werkstätten. Kompakt und tragbar, schneidet und fasen sie Rohre ab einem Durchmesser von 9 in / 230 mm mit zwei internen, elektrisch angetriebenen magnetischen Rollensätzen, die während des Vorgangs den Kontakt zum Rohrumfang sicherstellen (magnetische Haltekraft > 110 lbs / 50 kg). Geeignet für Auftragnehmer, Schweißer und Rohrmonteure bei oxyfuel-Schneidanwendungen.

Produktvorteile

• Elektrisch angetriebene magnetische tragbare Maschine für oxyfuel-Schnitt und Fasen
• Lieferumfang: E-Z Pipecut Magnetic Schneidmaschine
• Universelle nozzle-mix Brennerdüse kompatibel mit nozzle-mix Schneiddüsen (Düsen nicht enthalten; nicht austauschbar mit Mathey Dearman saddle- und band-crawler Maschinen)
• Mitgelieferte Gasleitungen und Netzkabel
• Betriebsanleitung enthalten

Führungsband
Um quadratische Schnitte und gleichmäßige Fasen bei Rohrdurchmessern über 24 in / 600 mm zu gewährleisten, wird die optionale, zum Rohr passende Führungsbandlösung empfohlen. Außerhalb der USA werden grüne Schläuche in Blau geliefert.

Technische Spezifikation (Tabelle)
TEIL NR.: EZPCMAG1: 110v / EZPCMAG2: 220v
NETZVERSORGUNG: 110v / 220v
ROHRDURCHMESSER: Ab 9 in / 230 mm
WANDSTÄRKE: 0.197 – 2 in / 5 – 50 mm
BRENNER: Universelle nozzle-mix Brennerdüse passend für alle nozzle-mix Schneiddüsen (Düsen nicht enthalten)
SCHNITT/FASEN WINKEL: Variabel bis 45°
VERTIKALE BRENNER-VERFAHRT +/-: 2 in / 50 mm
LATERALE BRENNER-VERFAHRT +/-: 4 in / 100 mm
SPURBREITE: 50 – 780 mm/min
SCHNEIDGESCHWINDIGKEIT: 50 – 1,150 mm/min
GEWICHT: 20.00 kg / 18.70 lbs
ABMESSUNGEN: L x B x H – 350 x 310 x 280 mm
Führungsband-Berechnung: Rohrdurchmesser (inch) + 2 x 3.142 + 6 = (total inch) x 2.54 = (total cm). Z.B. 36 in + 2 x 3.142 = 119.40 + 6 = (125.40 total inch) x 2.54 = (318.51 total cm)

Technische Daten

• Teilenummer: EZPCMAG1 (110v); EZPCMAG2 (220v)
• Netzversorgung: 110v / 220v
• Rohrdurchmesserbereich: Ab 9 in / 230 mm
• Wandstärkefähigkeit: 0.197 – 2 in / 5 – 50 mm
• Brennertyp: Universelle nozzle-mix Brennerdüse (Düsen nicht enthalten)
• Schnitt-/Fasenwinkel: Variabel bis 45°
• Vertikale Brennerverstellung: +/- 2 in / 50 mm
• Laterale Brennerverstellung: +/- 4 in / 100 mm
• Spurbreite (Vorschub): 50 – 780 mm/min
• Schneidgeschwindigkeit: 50 – 1,150 mm/min
• Gewicht: 20.00 kg / 18.70 lbs
• Abmessungen (L x B x H): 350 x 310 x 280 mm
