Motorisierte Rohrtrenn- und Anfasmaschine SA series

Übersicht

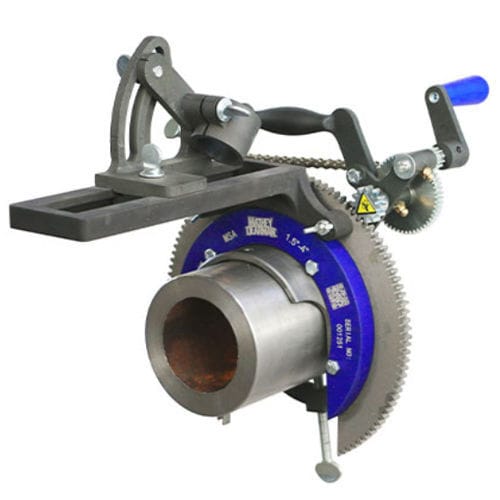

Seit über 90 Jahren Industriestandard: die Mathey Dearman Sattelmaschine ist ein kompakter, benutzerfreundlicher Schneid- und Fasenmechanismus für Rohre. In manueller und motorisierter (PLASMASPEED) Ausführung erhältlich, deckt sie Rohrdurchmesser von 1,5–48" (38–1.219 mm) modellabhängig ab und liefert präzise, reproduzierbare Schnitte zur Schweißvorbereitung.

Manuelle Sattelmaschine beinhaltet

• Sattelmaschine
• Fackelarm
• Fackelträger-Baugruppe (Fackeldurchmesser 1,375" / 35 mm)
• Boomer-Baugruppe (befestigt die Maschine am Rohr)
• Abstandsschrauben-Satz
• Teile und Bedienungsanleitung

Highlights motorisierte Sattelmaschine (PLASMASPEED)
Motorisierte PLASMASPEED-Maschinen verfügen über einen rechtwinkligen Präzisions-Schrittmotor und eine Motorsteuerung für schnellere, konstante Schnitte – besonders vorteilhaft bei leistungsstarken Plasmaschneidern. Sie unterstützen 110/230 VAC und erhöhen die Plasma-Schneidgeschwindigkeit bei glatten Schnitten, die Schleifen reduzieren oder überflüssig machen.

Motorisierte Sattelmaschine beinhaltet

• 110/230 VAC motorisierte Sattelmaschine
• Fackelarm
• Fackelträger-Baugruppe
• Boomer-Baugruppe
• Abstandsschrauben-Satz
• Teile und Bedienungsanleitung
• Montagehalterung
• Rechtwinkliger Präzisions-Schrittmotor
• Motorsteuerbox
• Plasma-Kommunikationskabel (10 ft, kompatibel mit Hypertherm CPC-Port)

Konventionelles Schneiden vs. Sattel-Schneiden — Zeit
Beispiel Handschneiden — 8" schedule 40: Gesamt ≈ 30 Minuten

• Messung, Schneiden und Schleifen eingeschlossen
• Lange Layout- und Schneidzeit, ungleichmäßige Schnitte erfordern Schleifen
• Längere Einpasszeit und variierende Schweißfuge

Beispiel Mathey Dearman — 1SA auf 8" schedule 40: Gesamt ≈ 6 Minuten

• Präziser, reproduzierbarer Schnitt
• Wenig bis kein Schleifen
• Schnellere Einpassung und konstante Schweißfuge

Produktvorteile (zusätzliche Hinweise)

• Motorisierte Modelle steigern die Produktivität (in vielen Fällen bis zu ~5× schneller) und verbessern die Schnittkonsistenz
• PLASMASPEED-Fähigkeit für höheren Plasma-Durchsatz
• Zubehör (Doppel-Fackelarm, Pro-Torch-Arm, Out-of-Round-Roller) reduziert Einrichtzeit und passt an abweichende Rohrformen an

Modelle & Beispiel-Teilenummern
Manuelle Modelle: MSA | 1SA | 2SA | 3SA (Beispiele für Abstandsschrauben und Stufenabstände)
Motorisierte Modelle / PLASMASPEED: MSA | 1SA | 2SA | 3SA (115/230 VAC-Nummern und Retrofit-Kits verfügbar)

Allgemeine Spezifikationen (ausgewählt)

• Produktfamilie: Saddle Machine motorisiert / manuell
• Marke: Mathey Dearman
• Schnittbereich: 1,5–48" / 38–1.219 mm (modellabhängig)
• Stromversorgung (motorisiert): 110/230 VAC; PLASMASPEED-Unterstützung
• Max. Geschwindigkeit (motorisiert): bis zu 141 ipm / 3.581 mpm (modellabhängig)
• Min. Geschwindigkeit (motorisiert): bis zu 4 ipm / 102 mpm (modellabhängig)
• Gewicht netto: ~5,0 kg (kleinstes) bis ~130 kg (größte motorisierte Modelle)
• Fackelträger-Durchmesser: 1,375" / 35 mm (nockenverstellbar)
• Plasma-Kommunikationskabel: 10 ft, Hypertherm CPC-kompatibel
• Zubehör: Doppel-Fackelarm, Pro-Fackelarm, Out-of-Round-Roller-Kit, Stufenabstände, Abstandsschraubensätze, Transportkisten

Zubehör & Ergänzungen (ausgewählt)

• Double Torch Arm — reduziert Einricht- und Schneidzeit; passend für amerikanischen Fackel-Rack
• Pro Model Torch Arm — mit Out-of-Round-Roller für über-/untermaßige Rohre
• Out-of-Round Roller Kit — kompensiert bis 1/4" / 6 mm
• Cam-Adjustable Torch Carrier — präzise Tiefenverstellung; Art.-Nr. 03.0100.052
• Abstandsschrauben-Kits und Self-Storing Step-Down Spacers — präzisionsgefertigt, modellbezogene Nummern

Downloads / Dokumentation
Betriebsanleitungen, Broschüren und Dokumentation zu Retrofit-Kits sind vom Hersteller für die Modelle MSA, 1SA, 2SA, 3SA, 4SA, 5SA, 6SA und 8SA verfügbar.
