Tragbare Rohrtrenn- und Anfasmaschine EZPCM

Übersicht

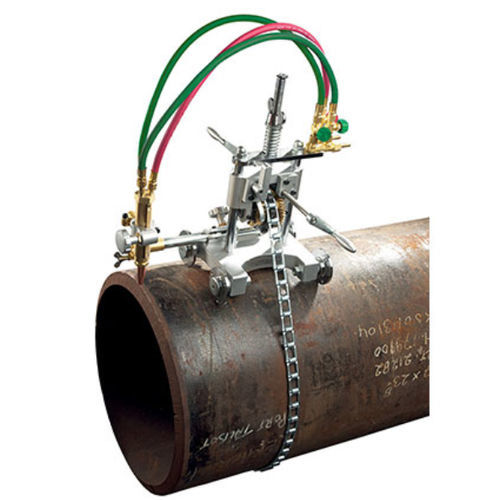

Der E-Z Pipecut Manual von Mathey Dearman ist eine kompakte, handbetriebene, kettengetriebene Oxy-Fuel-Rohrschneid- und Fasenmaschine, geeignet für den Einsatz auf Baustellen und in Werkstätten. Sie bearbeitet Wanddicken von 0,197" / 5 mm bis 2" / 50 mm und deckt in Standardausführung Rohrdurchmesser von 4,5" / 114 mm bis 24" / 600 mm ab. Das geringe Übersetzungsverhältnis und der Kegelradantrieb ermöglichen eine gleichmäßige, präzise Schneidbewegung. Eine Schnellkupplung erlaubt das Auskuppeln der Kette für schnelles Einrichten und Positionieren. Der Fasenkopfwinkel (bis 45°) wird über eine Zahnrad-/Rastscheibe genau eingestellt.

Produktvorteile / Lieferumfang

• Manuelle, kettengetriebene, tragbare Oxy-Fuel-Schneid- und Fasenmaschine
• Modell / Teile-Nr.: EZPCM
• Universelle nozzle-mix-Brennerdüse, geeignet für alle nozzle-mix-Schneiddüsen (Düsen nicht enthalten; nicht austauschbar mit Mathey Dearman Saddle-Maschinen)
• Standardkette für Rohrdurchmesser 4,5 – 24" / 114 – 600 mm
• Betriebsanleitung (Handbuch enthalten)

Führungsband
Für gewährleistet rechtwinklige Schnitte und Fasen bei Rohrdurchmessern über 24" / 600 mm wird die Verwendung des optionalen Führungsbandsystems empfohlen, das dem Rohrdurchmesser angepasst ist. Hinweis: Außerhalb der USA werden die standardmäßigen grünen Schläuche in Blau geliefert.

Technische Daten
TEILNR.: EZPCM
STROMVERSORGUNG: Manuell betriebene Einheit
ROHRDURCHMESSER: Bis 24" / 600 mm (Standardkonfiguration)
WANDDICKE: 0,197 – 2" / 5 – 50 mm
BRENNER: Universelle nozzle-mix-Brennerdüse (Düsen nicht enthalten)
SCHNITT-/FASENWINKEL: Variabel bis 45°
VERTIKALER BRENNER +/-: 2" / 50 mm
LATERALER BRENNER +/-: 4" / 100 mm
SPURBREITE: 9,1" / 230 mm
SCHNITTGESCHWINDIGKEIT: Vom Bediener bestimmt
GEWICHT: 8,50 kg / 18,70 lbs
ABMESSUNGEN (L x B x H): 350 x 420 x 550 mm

Ketten- und Führungsbandberechnungen
Kettenberechnung: Rohrdurchmesser (inch) × 3,142 + 24 = Gesamt (inch) × 2,54 = Gesamt (cm). Beispiel: 36" → 36 × 3,142 = 113,112; +24 = 137,112 in → ×2,54 = 348,26 cm.
Führungsbandberechnung: Rohrdurchmesser (inch) + 2 × 3,142 + 6 = Gesamt (inch) × 2,54 = Gesamt (cm). Beispiel: 36" → 36 + 2×3,142 + 6 = 48,284 in → ×2,54 = 122,59 cm.

Technische Merkmale

• Modell / Teile-Nr.: EZPCM
• Betrieb: Manuell betriebene Einheit
• Rohrbereich (Standard): 4,5 - 24" / 114 - 600 mm
• Wandstärkenkapazität: 0,197 - 2" / 5 - 50 mm
• Fasenwinkel: Variabel bis 45°
• Brenner: Universelle nozzle-mix-Brennerdüse (Düsen nicht enthalten)
• Spurbreite: 9,1" / 230 mm
• Gewicht: 8,50 kg / 18,70 lbs
• Abmessungen (L x B x H): 350 x 420 x 550 mm
