Freie Lagereinheit RESTON-POT

stationärStahlElastomer

Überblick
Die RESTON-POT Lager von mageba sind für Brücken und Bauwerke ausgelegt, die einem breiten Spektrum vertikaler Lasten sowie häufigen Bewegungen und Rotationen ausgesetzt sind. Sie lassen sich an Projektanforderungen anpassen und benötigen im Normalbetrieb keine regelmäßige Wartung.

Eigenschaften

• Typische Lasten: 500–120.000 kN
• Kompakte und belastbare Bauweise
• Ermöglicht große Rotationen
• Kann um jede horizontale und vertikale Achse drehen
• Außergewöhnlich zuverlässige vulkanisierte Dichtungsausführung

Funktionsprinzip
mageba RESTON-POT Lager gewährleisten die kontrollierte Kraftübertragung zwischen Überbau und Unterbau. Sie übertragen vertikale Kräfte auf den Unterbau und ermöglichen Rotationen durch ein eingeschlossenes Elastomerpolster; laterale Bewegungen und Rotationen werden je nach Lagertyp aufgenommen.

Anwendungen
RESTON-POT Lager eignen sich für Brücken und Bauwerke mit niedrigen bis hohen Lasten sowie häufigen Bewegungen oder Rotationen. Sie kommen dort zum Einsatz, wo vertikale Lastübertragung in Kombination mit Rotationsfähigkeit und Bewegungsaufnahme erforderlich ist.

Bilder / Beispiele

• Aufbau eines geführt gleitenden Lagers (Typ TE) mit je einer Führungsstange pro Seite

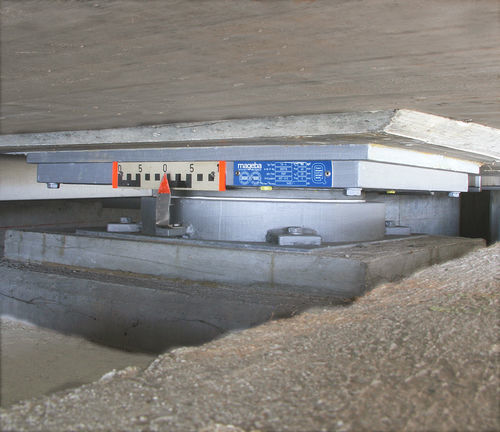

• Installiertes freies Gleitlager (Typ TA) mit Verschiebungsskala

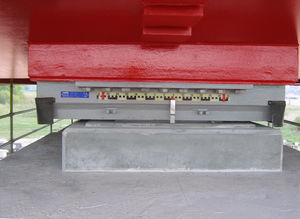

• Installierte TA- und TF-Lager mit Ankerplatten
• Strukturträgerlager, das horizontale Kräfte in eine Richtung aufnehmen kann (Typ TE)
• Unterseite der Gleitschiene mit poliertem Metallblech
• Positioniertes und bewehrtes TE-Lager mit Bolzen

Eigenschaften / technische Spezifikationen

• Modell: RESTON-POT
• Typische Lasten: 500–120.000 kN
• Verfügbare Typen: TF (fest), TA (freies Gleitlager), TE (geführt gleitend)
• Rotationen: erlaubt große Rotationen und Drehung um jede horizontale und vertikale Achse
• Bewegungen: erlaubt Verschiebungen in alle Richtungen
• Eingeschlossenes Elastomerpolster zur Ermöglichung der Rotation
• Dichtung: vulkanisierte Dichtungslösung für hohe Zuverlässigkeit
• Wartung: wartungsfreies Konzept im Normalbetrieb
• Beispielkomponenten: Gleitschicht mit poliertem Metallblech; Ankerplatten und Bolzen zur Positionierung und Betonierung
• Verfügbare Dokumentation: Produktbroschüre, Datenblatt, Typzeichnungen, EPD und Konformitätszertifikate
