Sphärisches Gleitlager PTFEkompaktwartungsfrei
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- sphärisch
- Material
- PTFE
- Weitere Eigenschaften
- wartungsfrei, Hochleistung, kompakt
- Anwendung
- für schwere Lasten, für Schwerlastanwendungen
Beschreibung
Produktübersicht

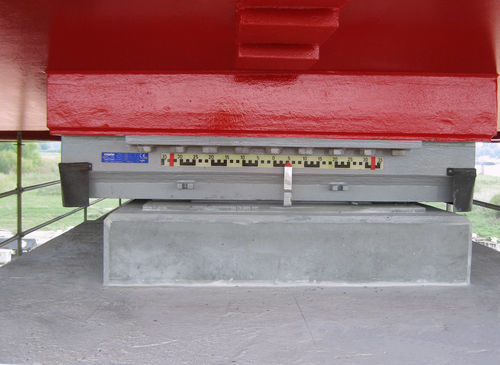

mageba RESTON SPHERICAL Brücken- und Strukturlager übertragen vertikale Lasten zwischen Überbau und Unterbau und erlauben gleichzeitig Drehungen um jede Achse sowie Verschiebungen in alle Richtungen. Ein konvexes Gleitteil läuft auf einer passenden konkaven Fläche und überträgt die vertikalen Kräfte, während die notwendigen Bewegungen möglich bleiben. Die Lager sind für geringe Einbauhöhen konstruiert, langlebig und wartungsfrei.
Eigenschaften
Prinzip
RESTON SPHERICAL Lager verwenden ein konvexes Gleitteil, das auf einer passenden konkaven Oberfläche läuft. Vertikale Lasten werden über die Kontaktfläche übertragen, während die Geometrie Drehungen um beliebige horizontale Achsen und Bewegungen in alle Richtungen zulässt. Das Design unterstützt Gleitbewegungen auf ebenen und gekrümmten Gleitflächen.
Anwendungen
Geeignet für Brücken und Bauwerke, die mittlere bis hohe Lastübertragungen sowie erhebliche kumulierte Gleit- und Rotationsbewegungen erfordern, z. B. Hänge- und Weitspannbrücken, die Wind- und Temperaturbewegungen ausgesetzt sind. Das hochfeste Gleitmaterial ermöglicht eine kleinere Lagerausführung, wenn der Einbauraum begrenzt ist.
Technische Daten
mageba RESTON SPHERICAL Brücken- und Strukturlager übertragen vertikale Lasten zwischen Überbau und Unterbau und erlauben gleichzeitig Drehungen um jede Achse sowie Verschiebungen in alle Richtungen. Ein konvexes Gleitteil läuft auf einer passenden konkaven Fläche und überträgt die vertikalen Kräfte, während die notwendigen Bewegungen möglich bleiben. Die Lager sind für geringe Einbauhöhen konstruiert, langlebig und wartungsfrei.
Eigenschaften
- Typischer Lastbereich: 1.000–250.000 kN
- Kompakte, hochfeste Bauweise
- Ermöglicht Drehungen um jede Achse und große kumulierte Gleitbewegungen
- Geeignet für Verschiebungen in alle Richtungen
- Gleitmaterial: ROBO-SLIDE 75, hohe Dauerfestigkeit
Prinzip
RESTON SPHERICAL Lager verwenden ein konvexes Gleitteil, das auf einer passenden konkaven Oberfläche läuft. Vertikale Lasten werden über die Kontaktfläche übertragen, während die Geometrie Drehungen um beliebige horizontale Achsen und Bewegungen in alle Richtungen zulässt. Das Design unterstützt Gleitbewegungen auf ebenen und gekrümmten Gleitflächen.
Anwendungen
Geeignet für Brücken und Bauwerke, die mittlere bis hohe Lastübertragungen sowie erhebliche kumulierte Gleit- und Rotationsbewegungen erfordern, z. B. Hänge- und Weitspannbrücken, die Wind- und Temperaturbewegungen ausgesetzt sind. Das hochfeste Gleitmaterial ermöglicht eine kleinere Lagerausführung, wenn der Einbauraum begrenzt ist.
Technische Daten
- Lastbereich: typisch 1.000–250.000 kN
- Gleitmaterial: ROBO-SLIDE 75 (hochwertig, hohe Dauerfestigkeit)
- Konstruktion: beliebig spezifizierbar; geringe Einbauhöhe
- Bewegungsfähigkeit: Drehungen um jede Achse; Verschiebungen in alle Richtungen; geeignet für große kumulierte Gleitbewegungen

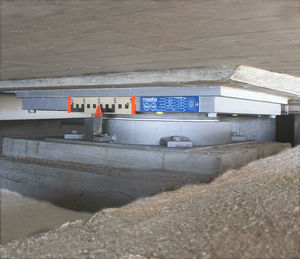

- Einbauvarianten: Typ KA (freies Gleiten), Typ KE (geführtes Gleiten), Typ KEQ (geführte Variante), Typ KF (fest)
- Merkmale: kompakt, hohe Tragfähigkeit, wartungsfrei, lange Lebensdauer
- Funktionale Fähigkeit: ermöglicht Verschiebung/Gleiten auf ebenen und gekrümmten Gleitflächen
