Metall-Dehnungsfuge TENSA®MODULAR

rechteckigFlanschfür Baustellen

Produktübersicht
Wenn modulare Dehnungsfugen die transportierbare Länge überschreiten oder in Phasen montiert werden, müssen die Einzelteile vor Ort verbunden werden. mageba hat für das TENSA®MODULAR einen ermüdungsbeständigen, verschraubten Feldanschluss entwickelt, der ausschließlich verschraubte Verbindungen nutzt und Vor-Ort-Schweißen überflüssig macht. Diese Lösung vereinfacht die Logistik, beschleunigt die spurweise Montage und verbessert die Gesamqualität durch konzentrierte Schweiß- und Korrosionsschutzmaßnahmen im Werk.

Wesentliche Merkmale

• Verschraubtes, ermüdungsbeständiges Verbindungsdesign ohne Vor-Ort-Schweißen
• Werkseitig ausgeführte Schweißarbeiten und Korrosionsschutz für kontrollierte Qualität
• Optimiert für spurweise Montage und phasenweise Lieferungen
• Integrierter Scharniermechanismus zur Vereinfachung von Montage und Ausrichtung
• Ermöglicht schnelle Demontage oder Austausch modularer Fugen vor Ort

Prinzip
Die verschraubte Feldverbindung verbindet die Segmente der modularen Dehnungsfuge mittels hochfester Schraubverbindungen und einem spezifischen Scharnierdetail. Alle Schweißnähte und Schutzbeschichtungen werden werkseitig vor der Auslieferung ausgeführt, sodass die Montage vor Ort auf das Verschrauben beschränkt ist. Das Design zielt auf ein ermüdungsvergleichbares Verhalten zu geschweißten Verbindungen ab und reduziert Risiken sowie Zeitaufwand durch Schweißarbeiten vor Ort.

Anwendungen
Entwickelt für Brücken- und Bauwerksdehnungsfugen, bei denen TENSA®MODULAR‑Fugen in Segmenten geliefert oder montiert werden. Die verschraubte Feldverbindung eignet sich für lange Fugen, phasenweise Bauabläufe und Projekte mit spurweiser Montage, temporärer Demontage oder gestaffeltem Austausch modularer Fugen.

Zusätzliche Informationen / Bildunterschriften

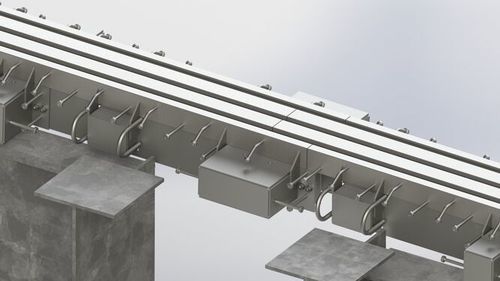

Schnittdarstellungen und Installationsansichten zeigen das Detail der verschraubten Verbindung für einfache Mittelträger und die vollständig montierte TENSA®MODULAR‑Dehnungsfuge. Die Zeichnungen heben Schraubbilder, Scharnierpositionen und werkseitig geschützte Bereiche vor der Installation hervor.

Technische Spezifikationen

• Ermüdungsbeständiges verschraubtes Verbindungsdesign (kein Schweißen vor Ort erforderlich)
• Kompatibel mit TENSA®MODULAR Dehnungsfugen
• Integrierter Scharniermechanismus zur Optimierung von Montage und Kraftübertragung
• Werkseitig angewandte Schweißung und Korrosionsschutz für alle Nähte und Flächen
• Geeignet für modulare Fugen, die aufgrund ihrer Länge oder phasenweiser Montage vor Ort verbunden werden müssen
• Ermöglicht spurweise Montage und erleichtert Demontage/Austausch
• Verbesserte Qualität vor Ort und schnellere Montage im Vergleich zu geschweißten Feldverbindungen
