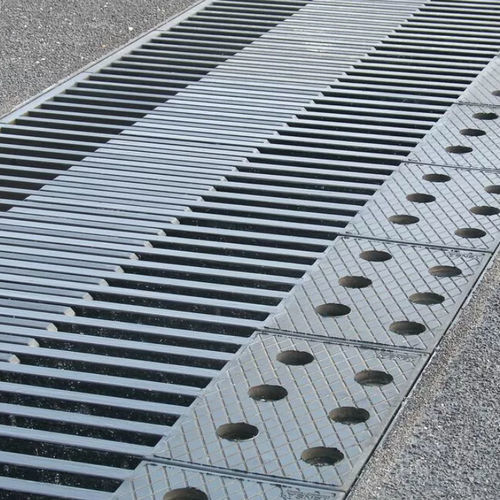

Stahl-Dehnungsfuge TENSA-FLEX RC

quadratischMuffenfür Brückenbau

Gängige Bewegungen: 100 bis 800 mm Modulare Konstruktion Kein Hebegerät zum Platzieren der Fingerplatten nötig Einfacher Austausch von Fingerplatten Prinzip mageba TENSA-FLEX Gleitfingerfugen sind Fahrbahnübergänge für Dehnwege bis 800 mm. Sie sind als Verbundmaterial aufgebaut und bestehen aus Fingerplatten und Gegenstücken aus Stahl welche in Elastomermaterial einvulkanisiert sind. Die Fingerplatten werden durch ihre leichte Abwärtskrümmung beim Einbau vorgespannt und liegen dadurch immer kraftschlüssig auf den Gegenstücken auf. Dadurch wird ein Abheben der Gleitfinger in die Fahrbahnebene bei möglichen Widerlagersetzungen oder Verdrehungen des Überbaus vermieden. Unterhalb der Fugenelemente ist eine Entwässerungsrinne angebracht welche an die Brückenentwässerung angeschlossen ist. Die Fugenelemente sind mittels elastisch gelagerten Haltebolzen mit dem Tragwerk verbunden was die Momenteinwirkung minimiert. Das Fugensystem wird dazu direkt auf den speziell dafür vorbereiteten Betonuntergrund aufgedübelt oder mittels einer Stahlunterkonstruktion mit dem Beton des Tragwerks vergossen. Durch die Verzahnung der Gleitfinger und Gegenstücke wird eine durchgängig querliegende Spalte der Fuge vermieden. Dies führt zu geringeren Lärmemissionen bei gleichzeitig höherem Fahrkomfort. Anwendungsbereich TENSA-FLEX RC Gleitfingerfugen eignen sich für den Einsatz in Brücken mit schweren Verkehrslasten. Durch das spezielle Befestigungssystem mit Dübeln eignet sich das System auch besonders für Sanierungen bei welchen der Eingriff in das Tragwerk minimiert werden soll.
