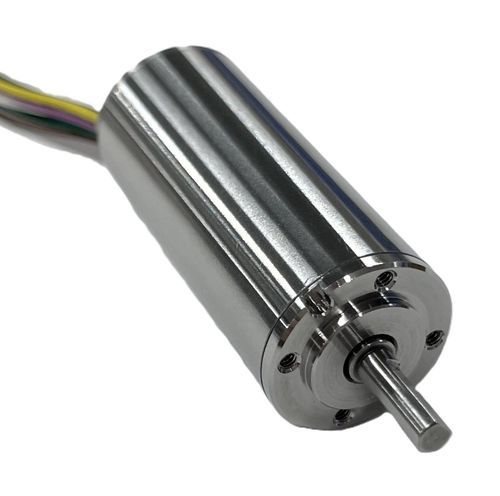

Bürstenloser Motor TB16M24

DCBLDC24 V

Produktübersicht
Thumbelina® ist eine Serie bürstenloser Gleichstrommotoren, entwickelt für ultrakompakte Einbauten, die ein Haltemoment auch ohne Spannung und einen reduzierten Energieverbrauch erfordern. Die Modelle eignen sich für beengte Baubereiche wie Roboterhände und kleine Präzisionseinheiten. Optional sind Varianten mit integrierten Getrieben verfügbar.

Bürstenloser DC-Motor TB12M

• Abmessung: φ12 x 27 mm
• Masse: 18,5 g
• Nennspannung: 12 V / 24 V
• Haltemoment (stehend): 18–25 mNm
• Max. Leistung: 5–10 W

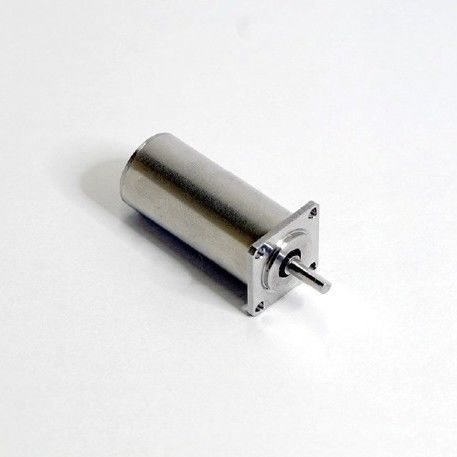

Bürstenloser DC-Motor TB16M (in Entwicklung)

• Abmessung: φ16 x 36 mm
• Masse: 42 g
• Nennspannung: 24 V
• Haltemoment (stehend): 77 mNm
• Max. Leistung: 11 W

Bürstenloser DC-Motor TB16S (in Entwicklung)

• Abmessung: φ16 x 23 mm
• Masse: 26 g
• Nennspannung: 24 V
• Haltemoment (stehend): 42 mNm
• Max. Leistung: 11 W

Optionen mit Getrieben
Optionale Thumbelina®-Varianten sind mit kompakten Getrieben erhältlich, abgestimmt auf das ultrakompakte Motorgehäuse für Anwendungen, die mehr Drehmoment oder Drehzahlreduzierung erfordern.

Harmonic Drive® Getriebe (klein)

• Abmessung: □13 x 46,3 mm
• Übersetzungen: A: 1/30, B: 1/50, C: 1/100
• Versorgungsspannung: 12 V / 24 V
• Zulässiges Drehmoment: A: 0,06 Nm, B: 0,11 Nm, C: 0,15 Nm

Harmonic Drive® Getriebe (mittel)

• Abmessung: □20 x 50,6 mm
• Übersetzungen: D: 1/30, E: 1/50, F: 1/100
• Versorgungsspannung: 12 V / 24 V
• Zulässiges Drehmoment: D: 0,25 Nm, E: 0,4 Nm, F: 0,6 Nm

Planetengetriebe

• Abmessung: G: □13 x 54,7 mm; H: □13 x 58,2 mm; J/K: □13 x 61,7 mm; L: □13 x 65,2 mm
• Übersetzungen: G: 1/4, H: 1/16, J: 1/48, K: 1/64, L: 1/256
• Versorgungsspannung: 12 V / 24 V
• Zulässiges Drehmoment: G: 0,15 Nm, H: 0,2 Nm, J: 0,25 Nm, K: 0,25 Nm, L: 0,28 Nm

CROWNROBOX GEAR®

• Abmessung: □13 x 59 mm
• Übersetzung: 1/50
• Versorgungsspannung: 24 V
• Zulässiges Drehmoment: 0,3 Nm

Eigenschaften / Technische Spezifikationen

• Serienname: Thumbelina®
• Vertretermodelle: TB12M, TB16M (in Entwicklung), TB16S (in Entwicklung)
• TB12M — Abmessung φ12 x 27 mm, Masse 18,5 g, Nennspannung 12 V / 24 V, Haltemoment 18–25 mNm, Max. Leistung 5–10 W
• TB16M — Abmessung φ16 x 36 mm, Masse 42 g, Nennspannung 24 V, Haltemoment 77 mNm, Max. Leistung 11 W
• TB16S — Abmessung φ16 x 23 mm, Masse 26 g, Nennspannung 24 V, Haltemoment 42 mNm, Max. Leistung 11 W
• Optionale Getriebe (Harmonic Drive®, Planetengetriebe, CROWNROBOX GEAR®) in mehreren Übersetzungen und zulässigen Drehmomenten erhältlich
• Hauptanwendungen: Roboterhände, kleine Präzisionseinheiten und andere Einbauten in beengten Räumen
