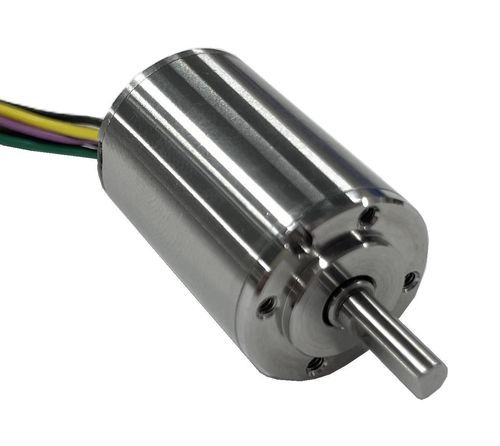

Bürstenloser Motor TB16S24

DC24 Vfür Robotik

Übersicht
Thumbelina® ist ein bürstenloser Gleichstrommotor, der ein hohes Drehmoment und eine starke Haltefähigkeit auch im spannungsfreien Zustand bietet und so zur Reduzierung des Energieverbrauchs beiträgt. Das ultrakompakte Design ermöglicht den Einbau in enge Räume wie Roboterhände. Varianten mit Getriebe sind optional verfügbar.

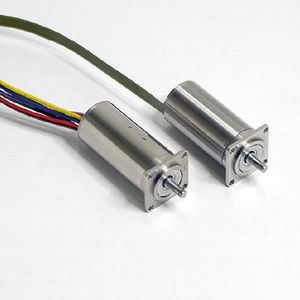

Produktpalette
Bürstenloser DC-Motor TB12M

• Maße: φ12 x 27mm
• Masse: 18,5 g
• Nennspannung: 12V/24V
• Haltemoment (Stillstandmoment): 18–25 mNm
• Maximale Leistung: 5–10 W

Bürstenloser DC-Motor TB16M (in Entwicklung)

• Maße: φ16 x 36mm
• Masse: 42 g
• Nennspannung: 24V
• Haltemoment (Stillstandmoment): 77 mNm
• Maximale Leistung: 11 W

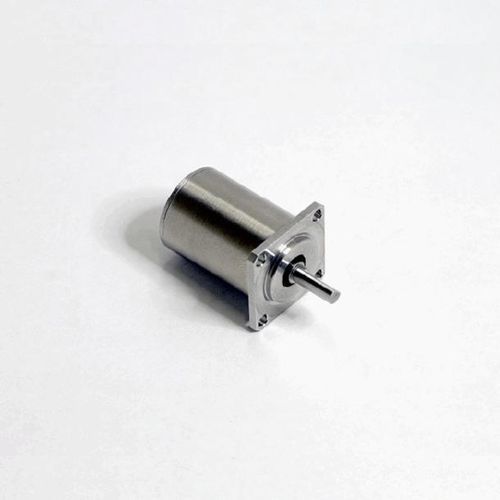

Bürstenloser DC-Motor TB16S (in Entwicklung)

• Maße: φ16 x 23mm
• Masse: 26 g
• Nennspannung: 24V
• Haltemoment (Stillstandmoment): 42 mNm
• Maximale Leistung: 11 W

Optionale Serien (mit Getrieben)
Harmonic Drive®-Getriebe (kleine Ausführung)

• Maße: □13 x 46,3mm
• Untersetzungen: A: 1/30, B: 1/50, C: 1/100
• Versorgungsspannung: 12V/24V
• Zulässiges Drehmoment: A: 0,06 Nm, B: 0,11 Nm, C: 0,15 Nm

Harmonic Drive®-Getriebe (große Ausführung)

• Maße: □20 x 50,6mm
• Untersetzungen: D: 1/30, E: 1/50, F: 1/100
• Versorgungsspannung: 12V/24V
• Zulässiges Drehmoment: A: 0,25 Nm, B: 0,4 Nm, C: 0,6 Nm

Planetengetriebe

• Maße: G: □13 x 54,7mm, H: □13 x 58,2mm, J/K: □13 x 61,7mm, L: □13 x 65,2mm
• Untersetzungen: G: 1/4, H: 1/16, J: 1/48, K: 1/64, L: 1/256
• Versorgungsspannung: 12V/24V
• Zulässiges Drehmoment: G: 0,15 Nm, H: 0,2 Nm, J: 0,25 Nm, K: 0,25 Nm, L: 0,28 Nm

CROWNROBOX GEAR®

• Maße: □13 x 59mm
• Untersetzung: 1/50
• Versorgungsspannung: 24V
• Zulässiges Drehmoment: 0,3 Nm

Eigenschaften / Technische Daten

• Hohe Drehmomente und starke Haltefähigkeit auch ohne Versorgung
• Bürstenlose DC-Auslegung trägt zur Reduzierung des Energieverbrauchs bei
• Ultrakompakte Abmessungen ermöglichen den Einbau in enge Räume wie Roboterhände
• Unterstützte Spannungen: 12V / 24V (modellabhängig)
• Beispielmaße: φ12 x 27mm (TB12M), φ16 x 36mm (TB16M), φ16 x 23mm (TB16S)
• Beispiel-Haltemomente: 18–25 mNm (TB12M), 42 mNm (TB16S), 77 mNm (TB16M)
• Beispiel-Maximalleistungen: 5–10 W (TB12M), 11 W (TB16M/TB16S)
• Mehrere Getriebeoptionen verfügbar (Harmonic Drive, Planetengetriebe, CROWNROBOX)
