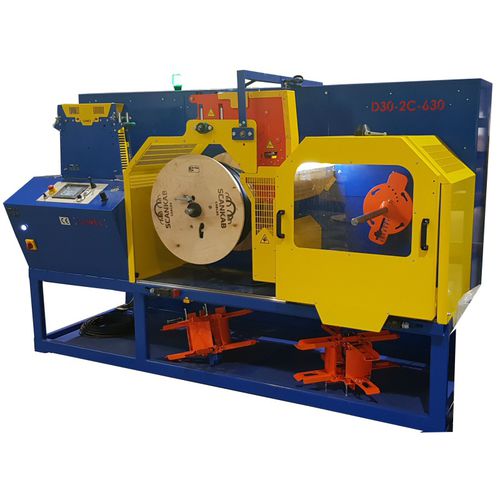

Die Mess- und Wickelmaschinen des Typs D30-2C werden eingesetzt, wenn Kabel, Leitungen, etc. von Originalspulen, Spulen auf Buchsen oder Spulen in Gestellen oder von einer Extrusionsmaschine abgewickelt und gleichzeitig gemessen werden sollen
Maschinen, die nach der europäischen Sicherheitsnorm CE
Anwendungsbereich
Mit dieser Mess- und Wickelmaschine, Typ D30-2C, können Sie Kabel mit einem Höchstgewicht von 200 kg zu Spulen aufwickeln oder kleine Holztrommeln füllen und Kabel mit einem Durchmesser von 1 bis 40 mm messen.
- Robuste Rahmenkonstruktion.
- Mechanischer Zähler M410, Touchpanel optional.
- Wickelvorrichtung RD20, zur Herstellung von Kabelspulen bis zu 600 Ø.
- Für kleine Trommeln von 600 Ø und 350 mm Breite
- Langsame Rampe und einstellbarer Geschwindigkeitsregler mit Hilfe eines Frequenzumrichters.
- Sicherheitskäfig mit automatischer Schalterverriegelung gemäß der CE-Richtlinie
Manuelles Verteilerkabel : -
Transportrad : -
Messkopf : M40 : M40
Mechanisches Zählwerk Typ M410
Aufwickelvorrichtung für Kabelspulen
Ø außen mm :600
Ø maximaler Kegel mm : 250
Ø minimaler Kegel mm : 215
breite mm : 150
Maximales Gewicht kg : 50
Spulen oder kleine Trommeln
Ø außen mm : 800
breite mm : 350
Maximales Gewicht kg. : 200
Antrieb mit variabler Frequenz
Geschwindigkeit ( R.P.M.) : 30-200
Leistung kW (HP) : 1,1(1,5)
Drehmoment Nm : 221
Spannung (V / Hz) : 230/50-60 ( opt 220III V )
Absicherung : 1x16 A
---
