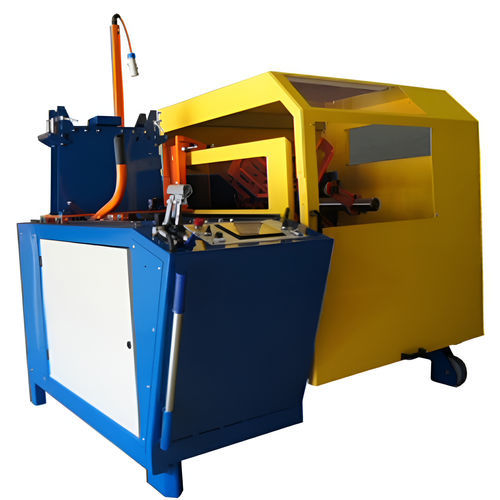

Motorisierte Wickelmaschine DTR100

für Kabelmit Längenmessgerät

Die Mess- und Wickelmaschinen vom Typ DTR werden eingesetzt, wenn Kabel, Leitungen usw. von Originalspulen, Spulen auf Buchsen oder Spulen in Gestellen abgewickelt und gleichzeitig gemessen werden sollen. Der gesamte Arbeitsprozess wird von einer Stromquelle aus durchgeführt. Die Maschinen sind nach der europäischen Sicherheitsnorm CE gebaut Anwendungsbereich Mit dieser Mess- und Wickelmaschine, Typ DTR, können Sie Kabel mit einem maximalen Gewicht von 800 kg zu Spulen aufwickeln oder kleine Holztrommeln füllen und Kabel mit einem Durchmesser von 1 bis 60 mm messen. - Robuste Rahmenkonstruktion mit Lenkrädern. - Mechanischer Zähler M410, Touchpanel optional. - Aufwickelvorrichtung RD100, zur Herstellung von Kabelrollen bis zu 800 Ø. - Für Trommeln bis zu 1 000 mm Ø und 780 mm Breite - Hydraulikzylinder mit Handpumpe zum Heben der Trommeln - Elektrohydraulik optional für schnelle Bedienung zum Heben und Schneiden des Kabels - Langsame Rampe und einstellbarer Geschwindigkeitsregler mit Hilfe eines Frequenzumrichters. - Sicherheitskäfig mit automatischer Schalterverriegelung gemäß der CE-Richtlinie Trommel Ø mm minimal : 600 Ø mm maximal : 1 000 Maximale Breite mm : 780 Maximales Gewicht : 800 Kg Ø Achse : 60 mm Antrieb Leistung kW (HP) : 1,5 Kw (2) Geschwindigkeit (U/min) : 15-80 U/min. Spannung (V / Hz) : 230V 50 Hz Drehmoment Nm : 303 Nm Absicherung : 1x16A Zubehöre Inklusive Aufwickelvorrichtung : RD100 Transportrad Messkopf : M40- M60 Mechanisches Zählwerk Typ M410 : M410 Manuelle hydraulische Hebung Hydraulischer Zylinderhub : O Schutz nach EG-Richtlinien Abmessungen (L x B x H) Käfig geschlossen : 1.700x1.800x1.950 mm (L x B x H) Käfig geöffnet :1.700x1.800x2000 mm Gewicht Kg :500
