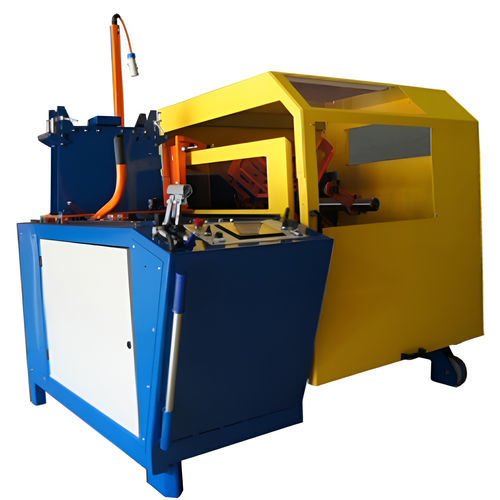

Motorisierte Wickelmaschine DTR80

für Kabelmit Längenmessgerät

Die Mess- und Wickelmaschinen vom Typ DTR werden eingesetzt, wenn Kabel, Leitungen usw. von Originalspulen, Spulen auf Buchsen oder Spulen in Gestellen abgewickelt und gleichzeitig gemessen werden sollen. Der gesamte Arbeitsprozess wird von einer Stromquelle aus durchgeführt. Die Maschinen sind nach der europäischen Sicherheitsnorm CE gebaut Anwendungsbereich Mit dieser Mess- und Wickelmaschine, Typ DTR, können Sie Kabel mit einem Maximalgewicht von 400 kg zu Spulen aufwickeln oder kleine Holztrommeln füllen und Kabel mit einem Durchmesser zwischen 1 und 60 mm messen. - Robuste Rahmenkonstruktion mit Lenkrädern. - Mechanischer Zähler M410, Touchpanel optional. - Haspelvorrichtung RD80, zur Herstellung von Kabelrollen bis zu 800 Ø. - Für Trommeln bis zu 800 mm Ø und 620 mm Breite - Hydraulikzylinder mit Handpumpe zum Heben der Trommeln - Elektrohydraulik optional für schnelle Bedienung zum Heben und Schneiden des Kabels - Langsame Rampe und einstellbarer Geschwindigkeitsregler mit Hilfe eines Frequenzumrichters. - Sicherheitskäfig mit automatischer Schalterverriegelung gemäß der CE-Richtlinie Trommel Ø mm minimal : 400 Ø mm maximal : 800 Maximale Breite mm : 620 Maximales Gewicht : 400 kg Ø Achse : 50 mm : 60 mm Antrieb Leistung kW (HP) : 1,1 Kw Geschwindigkeit ( R.P.M.) : 15-80 r.p.m. Spannung (V / Hz) : 230V 50Hz Drehmoment Nm : 221Nm Absicherung : 1x16A Zubehöre Inklusive Aufwickelvorrichtung : RD100 Transportrad Messkopf :M40- M60 Mechanisches Zählwerk Typ M410 : M410 Manuelle hydraulische Hebung Heben mit Hydraulikzylinder : O Schutz nach EG-Richtlinien Abmessungen (L x B x H) Käfig geschlossen : 1.700x1.800x1.950 mm (L x B x H) Käfig geöffnet : 1.700x1.800x2000 mm Gewicht Kg : 450
