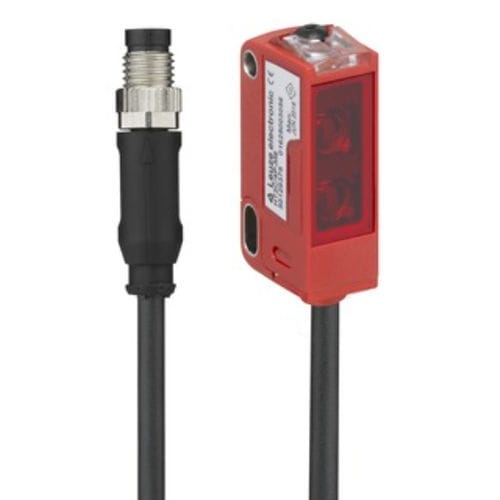

Reflexions-Lichttaster ODT3C.3/L6-200-M8

mit Hintergrundausblendungrechteckigrotes Licht

Produkt
ODT3C.3/L6-200-M8 - Abstandssensor mit Hintergrundunterdrückung, mit IO-Link Messwertausgang und zwei unabhängigen Schaltausgängen.

Basisdaten
Serie: 3C
Funktionsprinzip: Abstandssensor mit Hintergrundunterdrückung

Spezialausführung
2 unabhängige Schaltausgänge; Messwertausgang über IO-Link

Optische Daten
Schwarz-Weiß-Fehler: < ± 3 mm
Arbeitsbereich (garantiert): 0,01 ... 0,15 m
Einstellbereich: 30 ... 150 mm
Strahlverlauf: Fokussiert
Lichtquelle: LED, rot (645 nm)
Übertragungsform: Gepulst
LED-Gruppe: Ausgenommene Gruppe (gem. EN 62471)
Lichtfleckgröße [bei Sensorabstand]: 10 mm x 10 mm [100 mm]
Fleckgeometrie: quadratisch
Fokus: Fest (Brennweite 150 mm)

Messdaten
Messbereich: 30 ... 150 mm
Auflösung: 1,0 mm
Genauigkeit: -3 ... 3 mm
Reproduzierbarkeit (1 sigma): 1 ... 1,4 mm
Messwertausgang: über IO-Link
Optisches Messprinzip: Triangulation

Elektrische Daten
Schutzschaltung: Verpolungsschutz; Kurzschlussfest

Leistungsdaten
Versorgungsspannung UB: 12 ... 30 V DC
Restwelligkeit: 0 ... 15 % (von UB)
Leerlaufstrom: 0 ... 25 mA

Ausgänge
Anzahl digitaler Schaltausgänge: 2

Schaltausgänge
Typ: Digitaler Schaltausgang
Max. Schaltstrom: 100 mA

Schaltausgang 1
Schaltelement: Transistor, Push-pull
Schaltprinzip: IO-Link / Hellschalten (PNP) / Dunkelschalten (NPN)

Schaltausgang 2
Schaltelement: Transistor, Push-pull
Schaltprinzip: Hellschalten (PNP) / Dunkelschalten (NPN)

Zeitverhalten
Schaltfrequenz: 750 Hz
Ansprechzeit: 0,66 ms
Bereitschaftsverzögerung: 300 ms
Antwortjitter: 170 µs

Schnittstelle / IO-Link
Typ: IO-Link
COM-Modus: COM3
Profil: Smart sensor profile
Min. Zykluszeit: COM3 = 0,6 ms
Frame-Typ: 2.V
Spezifikation: V1.1
Geräte-ID: 2200
SIO-Modus Unterstützung: Ja

Anschluss
Anzahl Anschlüsse: 1

Anschluss 1
Funktion: Signal OUT / Spannungsversorgung
Anschlussart: Kabel mit Stecker
Kabellänge: 200 mm
Mantelmaterjal: PUR
Kabelfarbe: Schwarz
Leiterquerschnitt: 0,2 mm²
Gewindegröße: M8
Typ: Männlich, Metall, 4-polig

Mechanische Daten
Abmessungen (B x H x L): 11,4 mm x 34,2 mm x 18,3 mm
Gehäusematerial: PC-ABS (Kunststoff)
Objektivabdeckung: PMMA
Nettogewicht: 20 g
Gehäusefarbe: Rot
Befestigung: Durchgangsbohrung; optionale Halterung
Empfohlenes Anzugsdrehmoment für M3: 0,9 N·m
Materialverträglichkeit: ECOLAB

Betrieb und Anzeige
Anzeigeart: 2 LEDs
Betriebsbedienung: Teach-Taste (Funktionen: Hell/Dunkel Umschaltung; Reichweiten-Einstellung)

Umgebungsdaten
Umgebungstemperatur, Betrieb: -40 ... 60 °C
Umgebungstemperatur, Lagerung: -40 ... 70 °C

Zulassungen
Schutzart: IP67; IP69K
Schutzklasse: III
Zulassungen: c UL US
Angewandte Normen: IEC 60947-5-2

Technische Spezifikationen

• Modell: ODT3C.3/L6-200-M8
• Serie: 3C
• Messbereich: 30–150 mm
• Auflösung: 1,0 mm
• Genauigkeit: ±3 mm
• Ausgang: IO-Link + 2 digitale Schaltausgänge (max. 100 mA)
• Versorgungsspannung: 12–30 V DC
• Anschluss: M8, 4-polig, Kabel 200 mm (PUR)
• Gehäuse: PC-ABS, rot; Abmessungen 11,4 x 34,2 x 18,3 mm; Nettogewicht 20 g
• Schutz: IP67 / IP69K
• Betriebstemperatur: -40 … 60 °C
