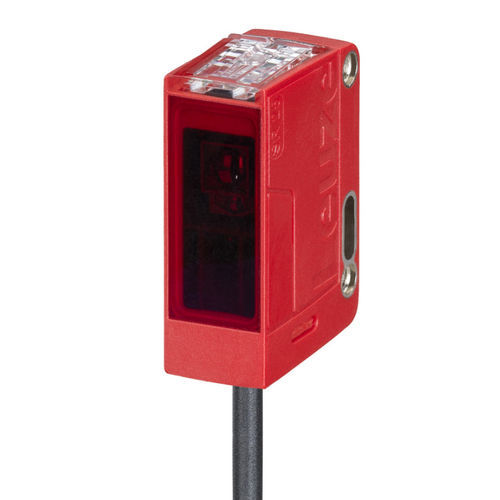

TOF-Sensor ODT25CL1-3M.3/L6

Kurzbeschreibung
Distanz-Reflexsensor mit Hintergrundausblendung

Hauptmerkmale

• Funktionsprinzip: Distanz-Reflexsensor mit Hintergrundausblendung
• Serie: 25C
• Optisches Distanzmessprinzip: Time-of-Flight (ToF)
• Lichtquelle: Roter Laser, Wellenlänge 680 nm, Laserklasse 1 (IEC/EN 60825-1)
• Messbereich: 50 ... 3.500 mm (garantierter Arbeitsbereich 0,07 ... 3 m)
• Einstellbereich: 50 ... 3.500 mm
• Messwertausgabe: über IO-Link
• IO-Link: COM3, Smart sensor profile, Device ID 2221, SIO-Modus unterstützt
• 2 unabhängige digitale Schaltausgänge (Transistor, Push-Pull), Schaltstrom max. 90 mA
• Kabelanschluss: 1 Kabel, 2.000 mm, PUR-Mantel, schwarz, 4-adrig, Aderquerschnitt 0,2 mm²
• Kompakte mechanische Abmessungen: 15 x 42,7 x 30 mm; Nettogewicht 30 g; Gehäusefarbe Rot; Gehäusematerial PC-ABS; Linsenschutz PMMA
• Schutzart: IP67 und IP69K; Schutzklasse III

Optische Daten
Schwarz-Weiß-Fehler: ±20 mm (siehe Diagramm)
Arbeitsbereich: 0,07 ... 3 m (garantierter Arbeitsbereich)
Einstellbereich: 50 ... 3.500 mm
Strahlverlauf: Fokussiert
Lichtquelle: Laser, Rot
Wellenlänge: 680 nm
Laserklasse: 1, IEC 60825-1:2014 / EN 60825-1:2014+A11:2021
Übertragungs-Signalform: Pulsiert
Punktgeometrie: Rund
Versatzwinkel: typ. ± 2,5°

Messdaten
Messbereich: 50 ... 3.500 mm
Auflösung: 1,0 mm
Genauigkeit: -20 ... 20 mm
Reproduzierbarkeit (1 sigma): 0 ... 13 mm
Messwertausgabe: über IO-Link
Optisches Distanzmessprinzip: Time of flight

Elektrische Daten
Schutzschaltung: Verpolungsschutz; kurzschlussfest; Überspannungsschutz
Versorgungsspannung UB: 10 ... 30 V DC (inkl. Restwelligkeit)
Restwelligkeit: 0 ... 15 % von UB
Leerlaufstrom: 0 ... 35 mA

Leistung / Zeitverhalten
Schaltfrequenz: 7 ... 15 Hz abhängig von diffuser Rückstrahlung
Ansprechzeit: 33 ... 70 ms abhängig von diffuser Rückstrahlung
Betriebsbereitschaftsverzögerung: 300 ms

Schnittstelle / IO-Link
Typ: IO-Link (COM-Modus: COM3)
Profil: Smart sensor profile
Min. Zykluszeit COM3: 0,6 ms
Rahmentyp: 2.V, Spezifikation V1.1, Device ID 2221

Anschluss / Kabel
Anzahl der Anschlüsse: 1
Funktion: Signal IN / Signal OUT / Spannungsversorgung
Art des Anschlusses: Kabel, Länge 2.000 mm, Mantel PUR, Farbe schwarz, 4-adrig, Aderquerschnitt 0,2 mm²

Bedienung und Anzeige
Art der Anzeige: LED (2 LEDs)
Betriebsbedienelemente: Teach-Taste (für Hell/Dunkel-Umschaltung und Reichweiteneinstellung)

Umweltdaten
Umgebungstemperatur, Betrieb: -30 ... 50 °C
Umgebungstemperatur, Lagerung: -40 ... 70 °C

Zertifizierungen & Normen
Schutzart: IP67, IP69K
Zulassungen: c UL US
Angewandte Normen: IEC 60947-5-2

Teilenummer
Teilenr.: 50154569

Eigenschaften / Technische Daten

• Modell: ODT25CL1-3M.3/L6
• Serie: 25C
• Funktionsprinzip: Distanz-Reflexsensor mit Hintergrundausblendung
• Messprinzip: Time of flight (ToF)
• Messbereich: 50 ... 3.500 mm (garantiert 0,07 ... 3 m)
• Auflösung: 1,0 mm
• Genauigkeit: -20 ... 20 mm
• Reproduzierbarkeit: 0 ... 13 mm (1 sigma)
• Lichtquelle / Wellenlänge: Roter Laser, 680 nm
• Laserklasse: 1 (IEC/EN 60825-1)
• Ausgänge: 2 digitale Schaltausgänge (push-pull), max. Schaltstrom 90 mA
• IO-Link: COM3, Smart sensor profile, min. Zykluszeit 0,6 ms
• Versorgungsspannung: 10 ... 30 V DC
• Kabel: 2.000 mm PUR, 4-adrig
• Abmessungen (B x H x L): 15 x 42,7 x 30 mm; Nettogewicht: 30 g
• Gehäuse: PC-ABS; Linsenschutz: PMMA; Gehäusefarbe: Rot
• Montage: Durchsteckmontage (optionales Befestigungsgerät); empfohlenes Anzugsdrehmoment für M3: 0,9 N·m
• Schutz: IP67 / IP69K; Schutzklasse III
• Betriebstemperatur: -30 ... 50 °C; Lagertemperatur: -40 ... 70 °C
• Zulassungen / Normen: c UL US; IEC 60947-5-2
