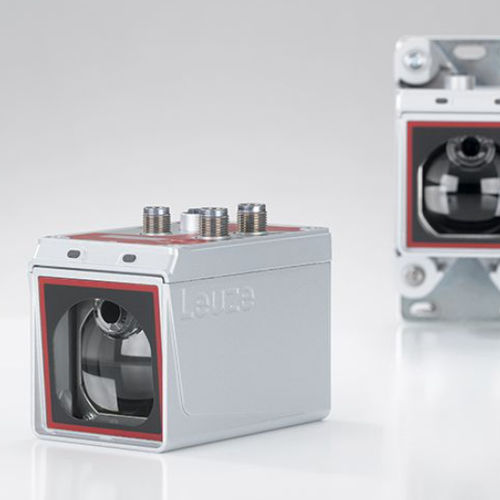

Linien-Positionierungslaser AMS series

einstellbare WellenlängeVISrot

Produktübersicht
Optische Laser-Positioniersysteme messen berührungslos die Abstände zu bewegten Bauteilen und liefern millimetergenaue Positionswerte für dynamische Regelungen. Messzyklen im Millisekundenbereich und eine Wiederholgenauigkeit ab 0,2 mm zeichnen die Systeme aus; die geprüfte absolute Messgenauigkeit liegt je nach Modell und Reichweite zwischen ±2 mm und ±5 mm. Moderne Signalprozessoren ermöglichen Reichweiten bis zu 300 m. Integrierte Diagnosefunktionen erkennen Grenzfälle und melden den Status über industrielle Schnittstellen.

AMS 100i — Kompaktes Positioniersystem
Der AMS 100i ist ein kompaktes, modulares Positioniersensor für intralogistische Anwendungen mit kurzen bis mittleren Reichweiten. Er bietet eine sehr geringe Totzone, flexible Befestigungsoptionen und optional eine integrierte Heizung für den Betrieb bis -30 °C (modellabhängig). Typische Einsatzfelder sind Regalbediengeräte, FTS und Hubsysteme in beengten Einbausituationen.

Vorteile des AMS 100i

• Positionieraufgaben bis 120 m in der Intralogistik (Regalbediengeräte, AGV, Hebesysteme)
• Sehr kompaktes Gehäuse (105 x 68 x 75 mm) mit nur 100 mm Totzone
• Einfache Integration in enge Einbauräume und mobile Fahrzeuge
• Minimale Messreichweite bis 100 mm (oder wenige mm mit Umlenkspiegel)
• Keine Störung durch DDLS-Datenübertrager, dadurch nahes Montieren möglich
• Modulare Befestigungsoptionen und einfache Ausrichtung
• Optionale integrierte Geräte- und Fenst heizung für erweiterten Temperaturbereich

AMS 300i — Laser-Positioniersystem
Der AMS 300i ist ausgelegt für schnelle, präzise Distanzmessungen bis 300 m. Er bietet eine umfassende Auswahl an Schnittstellen, schnelle Abtastraten, umfangreiche Diagnose- und Funktionskataloge. Messwerte können in Millisekunden-Intervallen für dynamische Regelungen bereitgestellt und viele Parameter direkt über die Steuerung konfiguriert werden.

Vorteile des AMS 300i

• Integrierte Konnektivität: Feldbusse und industrielle Ethernet-Schnittstellen
• Konfiguration in und über die Steuerung
• Automatische Parameterübernahme auf Ersatzgeräte
• Große Auswahl an konfigurierbaren Funktionen, Schnittstellen und Messbereichen
• Kontinuierliche Überwachung relevanter Parameter (Laser, Temperatur, Signalpegel, Positionsfenster, Geschwindigkeiten) zur Vorwarnung
• Integrierte Montagevorrichtung für einfache Justage
• Störungsfreie Parallelnutzung mit DDLS-Datenübertragern

Highlights

• Hohe absolute Genauigkeit und sehr gute Wiederholgenauigkeit
• Schnelle Messzyklen im Millisekundenbereich
• Große Auswahl an Schnittstellen (PROFINET, PROFIBUS, EtherNet/IP, EtherCAT, SSI usw.)
• Betriebsbereiche von Nahbereich (100 mm) bis 300 m je nach Modell

Anwendungen

• Positionierung an Regalbediengeräten in Hochregallagern (X- und Y-Achsen)
• AGV-Positionierung und Messung der Gabelhöhe
• Hub- und Shuttlesysteme — exakte vertikale Positionierung
• Positionierung von Kranen und Portalen, wenn Barcode-Bänder nicht anwendbar sind
• Optische Distanzmessung kombiniert mit optischer Datenübertragung für Fahrbefehle und Positionsdaten

Technische Daten
Betriebsbereich: AMS 100i — 0,1–120 m; AMS 300i — 0,2–300 m
Genauigkeit: AMS 100i — ±2 mm; AMS 300i — ±5 mm (±2 mm bis 200 m)
Reproduzierbarkeit (1 sigma): AMS 100i — 0,2 mm; AMS 300i — 0,7 mm
Lichtfleckdurchmesser: AMS 100i — ≤ 100 mm; AMS 300i — ≤ 220 mm
Max. Überfahrtgeschwindigkeit: ≤ 10 m/s (beide Modelle)
Versorgungsspannung: 18–30 V DC (beide Modelle)
Stromaufnahme: 250 mA ohne Heizung / 500 mA mit Heizung (beide Modelle)
Sender: Laserdioden, rotes Licht, Wellenlänge AMS 100i — 655 nm; AMS 300i — 650–690 nm
Laserklasse: Klasse 2 nach EN 60825-1; CDRH
Betriebstemperatur: AMS 100i — -5–60 °C ohne Heizung / -30–60 °C mit Heizung; AMS 300i — -5–50 °C ohne Heizung / -30–50 °C mit Heizung
Schutzart: IP65 (beide Modelle)
Schnittstellen: SSI, TCP/IP, PROFINET; zusätzliche Optionen: PROFIBUS, DeviceNet, CANopen, EtherNet/IP, EtherCAT, Ethernet, RS232/422/485, Interbus (modellabhängig)
Zertifizierungen: CE, UL, CDRH, ISO 9001

Wesentliche Merkmale

• Wiederholbarkeit ab 0,2 mm
• Geprüfte absolute Messgenauigkeit zwischen ±2 mm und ±5 mm
• Millisekunden-Messzyklen für dynamische Regelungen
• Vielfältige industrielle Schnittstellen (Feldbus und Ethernet)
• Optionale parallele SSI-Schnittstelle zur Direktversorgung von Frequenzumrichtern (PROFINET/PROFIBUS-Varianten)
• Umfangreiche Diagnose- und Grenzfallerkennungsfunktionen
• Modulares mechanisches Design und flexible Montagezubehörteile (Ausrichtvorrichtung, Umlenkspiegel, Halter)
• Integrierter Webserver bei bestimmten Modellen für Ferndiagnose und Wartung
